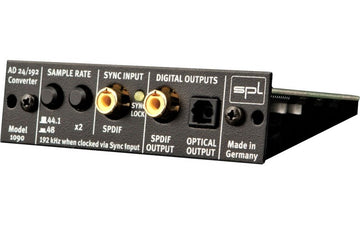

SPL Conversor AD 24/192

Uma opção oficial para digitalizar os clássicos SPL da linha de estúdio

Alguns dispositivos SPL tornaram-se referências em estúdio por sua abordagem muito musical na captação de som: pré-amplificação sólida, processamento útil (dependendo do modelo) e uma assinatura sonora fácil de posicionar na mixagem. Esta placa opcional segue essa lógica: ela não substitui o caráter analógico do seu Frontliner, Channel One, Track One, Kultube, GainStation1 ou GoldMike MK2, ela o prolonga na saída adicionando uma etapa de conversão analógico-digital diretamente no aparelho. Resultado: você mantém suas configurações, seu gain staging e sua cor SPL, enquanto obtém um sinal digital pronto para entrar na sua interface, gravador ou estação de trabalho.

Para quem e em quais usos esta placa faz a diferença?

Esta opção é destinada a home studios exigentes e a estúdios profissionais que desejam simplificar a cadeia de gravação sem sacrificar a qualidade. É ideal se você grava frequentemente voz, guitarra, baixo ou fontes mono e seu dispositivo SPL está no centro da captação: você evita um trajeto adicional (cabos, conversor externo, pontos potenciais de ruído) e ganha em coerência de nível.

Também é adequada para configurações móveis ou racks de captação onde cada unidade conta: ao digitalizar o mais próximo possível da fonte, você mantém uma captura estável e reproduzível. Finalmente, se sua interface de áudio carece de entradas de linha de alta qualidade ou se você prefere o resultado dos seus processamentos SPL, esta placa é uma forma eficaz de capitalizar seu front-end e levá-lo diretamente ao domínio digital.

Conversão, sincronização e desempenho: a opção que torna a captura confiável

Uma conversão limpa, com verdadeira margem para gain staging

A placa anuncia uma faixa dinâmica de 112 dB e um THD+N extremamente baixo (0,0007% a -1 dB FS / 1 kHz), o que se traduz em um sinal detalhado, com pouco ruído e uma reprodução fiel dos transientes. A correspondência 0 dB FS = +15 dBu oferece um ponto de referência claro para ajustar seus níveis: você pode explorar a headroom da sua cadeia analógica SPL mantendo uma margem de segurança no digital.

Frequências de amostragem internas e externas

Internamente, a placa cobre os padrões de estúdio de 44,1, 48, 88,2 e 96 kHz. Também aceita frequências de amostragem externas de 32, 176,4 e 192 kHz, útil se seu estúdio estiver sincronizado a um clock ou ambiente de produção específico. Além disso, possui um jitter anunciado de 300 ps (média de 700 Hz a 100 kHz): o objetivo é uma conversão estável, com uma imagem e agudos limpos, especialmente quando você empilha várias tomadas.

Filtragem e resposta em frequência adaptadas para gravação

A resposta em frequência é dada como 10 Hz a 22 kHz (a 48 kHz) com uma tolerância de +/-0,2 dB, garantindo uma captura linear na maior parte do espectro útil. Os valores de atenuação da banda de rejeição (-105 dB a 48 kHz, -102 dB a 96 kHz) confirmam isso: um filtro limpo, projetado para limitar artefatos fora da banda e manter um som natural, especialmente em vozes e fontes acústicas.

Especificações técnicas

Resposta em frequência - início	10 Hz	Frequência de amostragem	192 kHz
Resposta em frequência - fim	22 kHz	Unidade de rack	1
Categoria	EFFET_categorie1316

Placa opcional de conversão analógico-digital para os seguintes dispositivos SPL	Frontliner, Channel One, Track One, Kultube, GainStation1, GoldMike MK2	Atenuação da banda de rejeição	-105 dB a 48 kHz; -102 dB a 96 kHz
Frequências de amostragem internas	44,1, 48, 88,2, 96 kHz	0 dB FS	+15 dBu
Frequências de amostragem externas	32, 176,4 e 192 kHz	Consumo elétrico a +15 V	máx. 115 mA
Faixa dinâmica	112 dB	Consumo elétrico a -15 V	máx. 17 mA
Taxa de distorção harmônica + ruído (a -1 dB FS / 1 kHz)	0,0007%	Dimensões (L x A x P)	100 x 27 x 76 mm
Resposta em frequência (48 kHz)	10 Hz - 22 kHz, +/-0,2 dB	Peso	68 g
Jitter (média 700 Hz - 100 kHz)	300 ps
