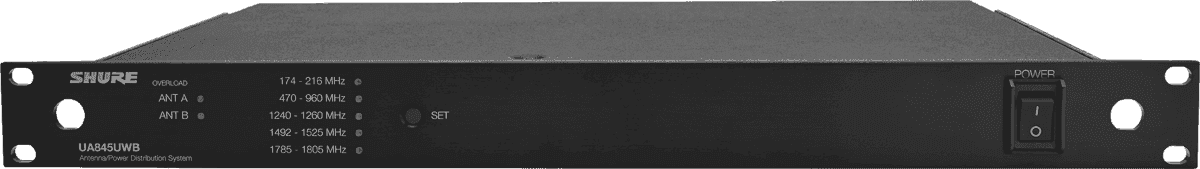

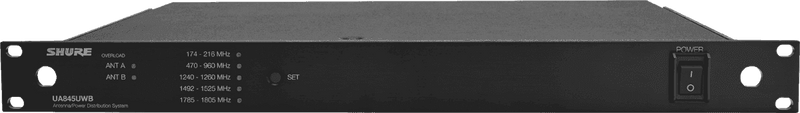

Shure UA845UWB-e

Um elo central para configurações profissionais HF em VHF e UHF

Projetado para integrar-se naturalmente em um parque de receptores HF profissionais, este distribuidor de antena ativo multibandas simplifica instalações onde vários receptores precisam compartilhar as mesmas antenas. Em vez de multiplicar as antenas (e os riscos de interferências, cabeamento confuso ou níveis RF incoerentes), ele centraliza a distribuição do sinal e se posiciona como um elemento chave de uma cadeia HF confiável, especialmente ao lado das séries QLXD, ULXD e UR.

Para quem e para quais usos?

Este distribuidor de antena é destinado a prestadores de som, técnicos de som, instalações fixas (teatros, salas de conferência, locais de culto) e ambientes de eventos que operam vários canais HF simultaneamente. É particularmente relevante quando é necessário garantir a recepção RF, economizar tempo na montagem e manter uma infraestrutura clara (antenas em altura, receptores na mesa de som, comprimentos de cabos controlados).

Também é muito adequado para configurações híbridas onde coexistem receptores em diferentes bandas: a seleção frontal permite adaptar rapidamente o aparelho à banda de trabalho, sem complicar seu rack nem trocar acessórios.

Funcionalidades principais: distribuição RF, cascata e alimentação

Seleção multibandas na frente

O seletor de banda na frente permite alternar entre diferentes faixas de frequência VHF/UHF. É uma vantagem concreta em operação: você adapta sua distribuição de antenas à banda realmente usada pelos seus receptores, mantendo uma ergonomia direta para o campo (verificação rápida, mudança de configuração, parque compartilhado).

4 saídas RF por antena + porta de cascata

Com 4 saídas RF por antena, você conecta de forma organizada vários receptores ao mesmo par de antenas. A porta de cascata RF oferece flexibilidade adicional: conexão de um quinto receptor ou encadeamento para outro distribuidor de antenas para expandir o sistema. É uma abordagem ideal quando o número de canais varia (estúdio, turnê, reforço pontual) e você deseja manter uma arquitetura RF coerente.

Alimentação das antenas ativas e dos receptores

Este modelo pode alimentar antenas ativas (útil quando as antenas estão distantes e você quer compensar as perdas do cabo). Também pode fornecer alimentação para receptores simples como QLXD4E ou ULXD4E através de suas 4 saídas de 15 V. Assim, você reduz o número de fontes de alimentação individuais, tornando o cabeamento mais limpo e mais rápido de assegurar no rack.

Monitoramento simples graças aos LEDs de saturação RF

Na frente, dois LEDs acendem em caso de saturação RF. Esta indicação visual imediata ajuda a diagnosticar rapidamente uma situação de nível RF muito alto (proximidade de transmissores, ambiente carregado, posicionamento da antena a revisar), para recuperar uma margem de operação mais confortável.

Entregue pronto para integrar

O distribuidor é entregue com o cabeamento de antenas e alimentação necessário para os diferentes receptores mencionados. Uma verdadeira economia de tempo na instalação: você padroniza sua instalação e evita compras separadas que atrasam a preparação.

Especificações técnicas

Faixa passante RF 1	174 a 216 MHz	Faixa passante RF 5	1785 a 1805 MHz
Faixa passante RF 2	470 a 960 MHz	Alimentação para antena ativa	12 V CC - 300 mA máx.
Faixa passante RF 3	1240 a 1260 MHz (não utilizável na França)	Alimentação para receptor	4 saídas de 15 V CC - 2,5 A máx.
Faixa passante RF 4	1492 a 1525 MHz (não utilizável na França)
