Radial OX8R

Um splitter de palco e de instalação, no espírito das soluções Radial

O Radial OX8 segue a lógica das ferramentas de distribuição de sinal concebidas para ambientes profissionais: robustez, coerência de cablagem e gestão adequada dos problemas de massa. O seu formato rack 1U facilita a integração num flight-case, numa régie móvel ou num rack técnico, enquanto a sua conceção passiva elimina a dependência de uma fonte de alimentação e reduz os pontos de falha durante os eventos.

Com os seus transformadores Radial (Eclipse MS10) e as suas múltiplas saídas por canal, o OX8 tem um objetivo claro: permitir alimentar simultaneamente um tampo de mistura de frente, um sistema de monitorização e um gravador, sem comprometer a estabilidade e a pureza do sinal.

Para quem e para que utilizações?

O Radial OX8 é ideal se precisar de enviar o mesmo sinal para vários destinos sem ter de lidar com loops de massa, zumbidos ou interações imprevisíveis entre equipamentos. Destina-se especialmente a engenheiros de som ao vivo, prestadores de serviços, técnicos de palco, estúdios móveis, locais de culto, teatros e salas equipadas, bem como a integradores que procuram um splitter multicircuito simples de manter.

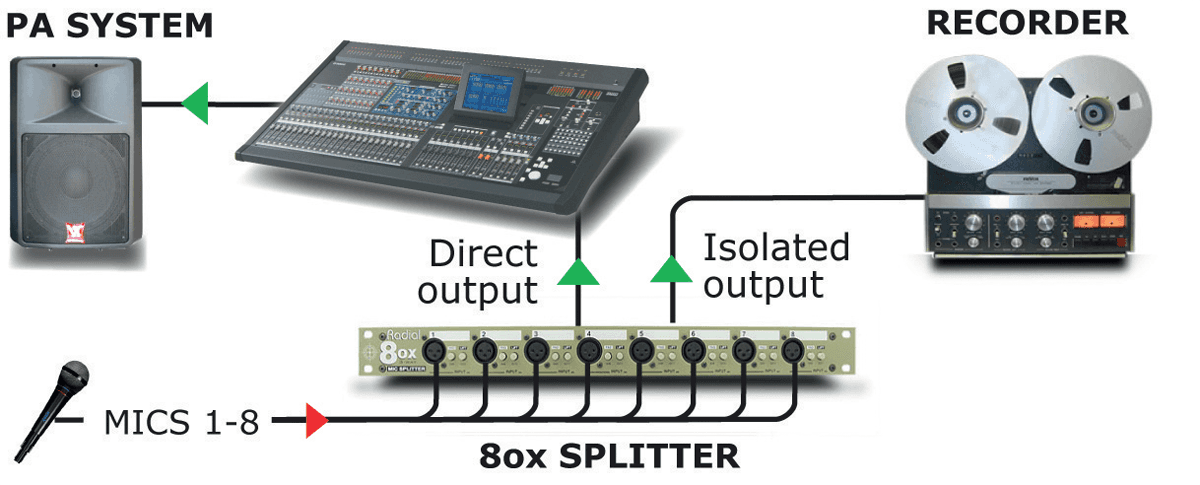

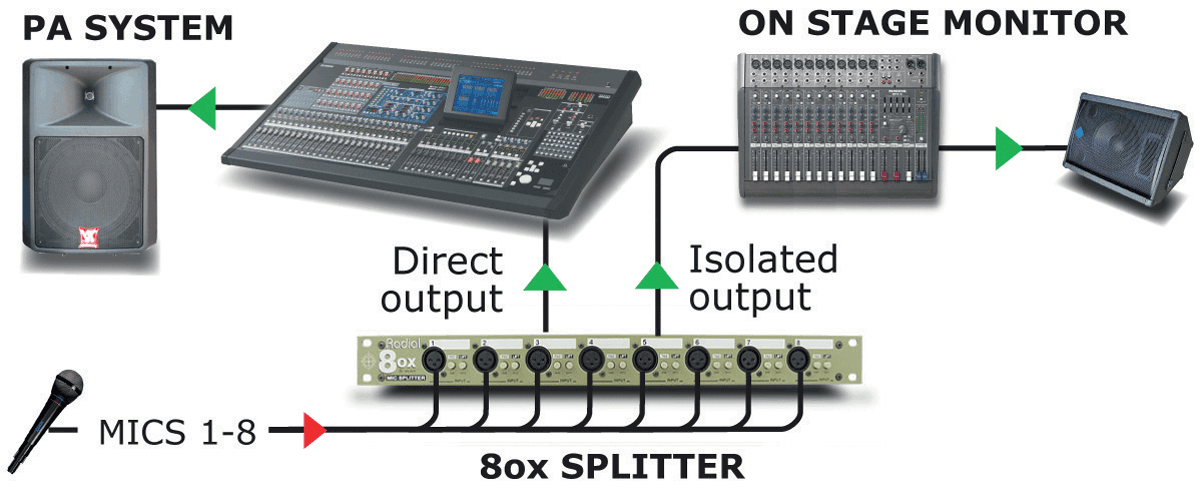

Na prática, responde aos seguintes cenários: gravação multipista em paralelo com uma difusão ao vivo, distribuição de microfones para o tampo de mistura principal + tampo de mistura de monitores, redundância de sistemas ou ainda instalações fixas em que a cablagem deve permanecer organizada e segura através de Euroblock e Sub-D 25.

Principais funcionalidades: distribuição, isolamento e integração em rack

Três saídas por canal para uma cadeia de áudio mais flexível

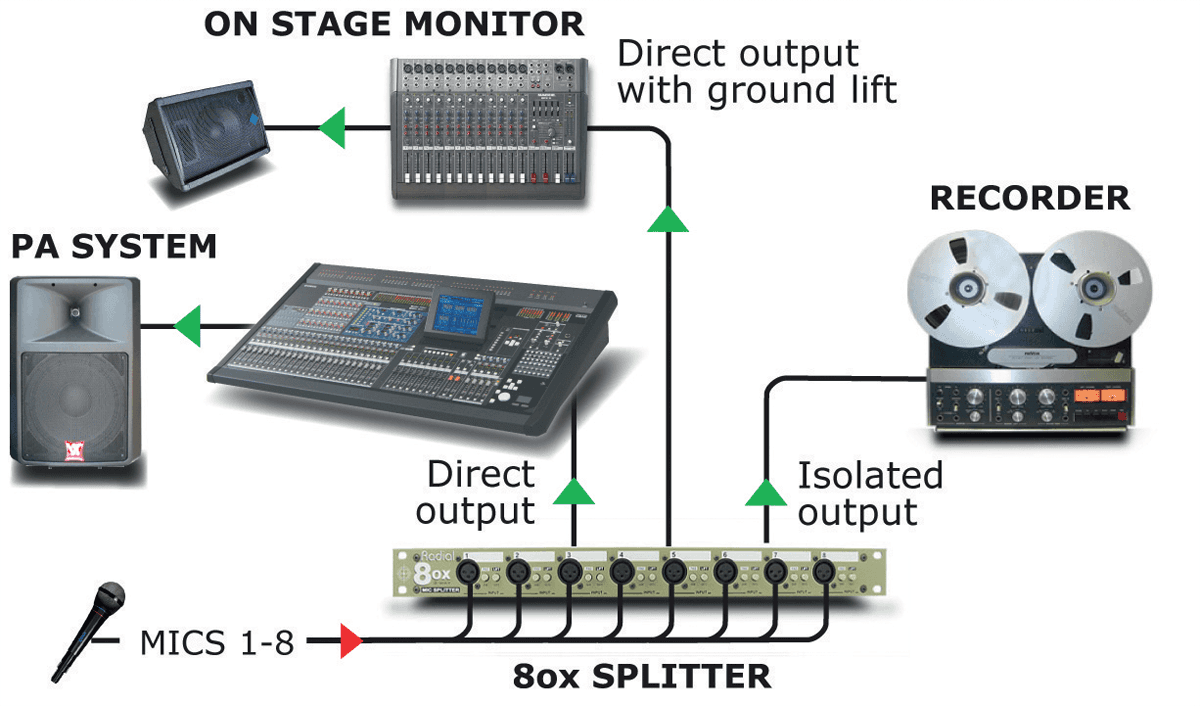

Cada canal apresenta uma arquitetura pensada para as exigências do terreno. A saída direta principal assegura a transmissão da alimentação phantom para o tampo de mistura, quando necessário. Uma segunda saída direta dispõe de um interruptor de corte de massa, muito útil nos circuitos de retornos/monitores quando surge um ruído de massa entre duas fontes de alimentação ou duas redes elétricas. Por fim, a saída isolada por transformador fornece uma separação galvânica destinada a proteger uma ligação para um gravador ou um sistema de terceiros.

Transformadores Radial Eclipse MS10: estabilidade e pureza do sinal

O OX8 integra transformadores Radial Eclipse MS10 para otimizar a transferência do sinal e oferecer uma saída isolada realmente utilizável em condições reais. Esta abordagem é particularmente relevante quando vários equipamentos estão interligados, por vezes afastados entre si ou alimentados de forma diferente, sendo necessário preservar uma ligação de áudio fiável sem artefactos de massa.

Pad para aceitar também níveis de linha

Para além de microfones, o OX8 pode ser utilizado em contextos onde seja necessário distribuir sinais de nível mais elevado. Cada canal dispõe de um pad de -20 dB para adaptar o nível consoante a aplicação. Isto torna-o uma ferramenta versátil para palcos onde coexistem microfones, caixas de injeção direta, monitores de palco ou saídas de sistemas auxiliares.

Conectividade paralela: XLR no painel frontal, Sub-D 25 e Euroblock

No painel frontal, as 8 entradas XLR simplificam o patch rápido em situações ao vivo. Para instalações fixas e racks técnicos, as ligações estão disponíveis em paralelo através de um Sub-D 25 (configuração analógica Tascam) e de um conector de parafuso Euroblock. O resultado: pode escolher entre uma integração "plug and play" ou uma cablagem permanente, sem alterar o seu método de trabalho.

Especificações técnicas

Categoria	splitter	Resposta em frequência - início	20 Hz
Número de canais	8	Resposta em frequência - fim	18.5 kHz
Conversão digital	conversion_numerique_non	Entradas	XLR, euroblock phoenix, Sub-D 25
Nível de entrada máx. (dBu)	2	Saídas analógicas	euroblock phoenix, Sub-D 25
Regulações	reglages_attenuateur_36db, reglages_interrupteur_masse	Alimentação	alimentation_passive
THD	0,005% @ 1 kHz	Peso	3.4 kg
Unidade de rack	1	Dimensões (mm)	482 x 152 x 44

Tipo de splitter	1 entrada / 3 saídas	Resposta de frequência	20 Hz - 18,5 kHz
Tecnologia	passiva	Faixa dinâmica	140 dB
Saídas	Euroblock Phoenix, Sub-D 25	Impedância de entrada	150 ohms balanceada
Configuração do Sub-D 25	analógica Tascam	Impedância de saída	150 ohms balanceada
Regulagens	atenuador de -36 dB, interruptor de aterramento	Construção extremamente robusta	chassi de aço de 1,55 mm
Nível máximo de entrada (dBu)	2
