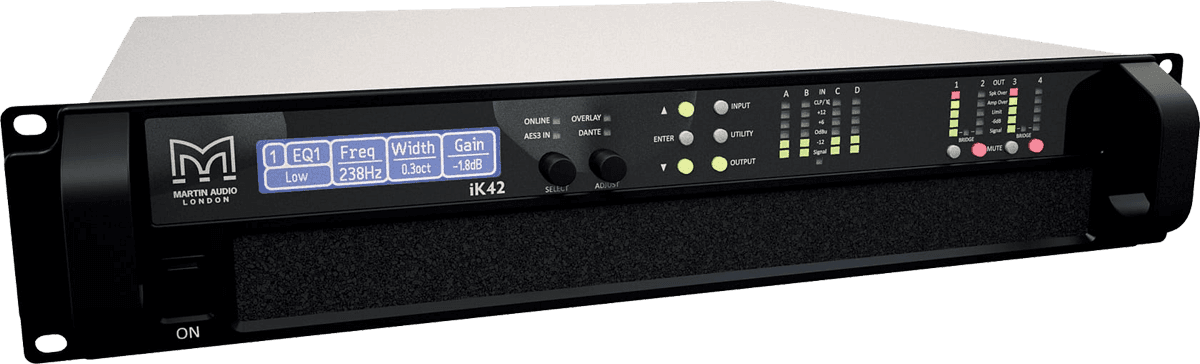

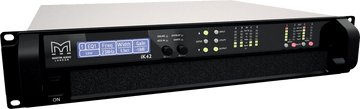

Martin Audio IK42-Dante

Um controlador-amplificador projetado para o ecossistema Martin Audio

O iKON iK42 foi concebido como um elemento central de controle e amplificação para configurações exigentes da Martin Audio, especialmente os sistemas Wavefront Precision e os monitores XE. Sua abordagem "tudo-em-um" combina amplificação multicanal, processamento digital e supervisão em rede para simplificar a integração, acelerar as configurações e manter a coerência na reprodução de um sistema para outro.

Além dessas aplicações específicas, seu design também o torna uma escolha pertinente para amplificação multicanal dentro de um parque de caixas acústicas Martin Audio, quando se busca reserva, precisão e ferramentas DSP completas em formato rack 2U.

Para quem e em quais usos o iKON iK42 faz a diferença

O iK42 é destinado a prestadores de serviços de som, integradores e operadores de locais (salas, teatros, locais de culto, clubes) que necessitam de um amplificador 4 canais potente, confiável e com supervisão remota. Na frente do palco ou nos retornos de palco, oferece excelente controle dinâmico e pilotagem precisa das caixas, prático quando várias zonas ou vias precisam ser gerenciadas em um mesmo rack.

Seu alto rendimento limita o consumo de energia da rede elétrica e ajuda a manter reservas de potência úteis quando as condições se tornam difíceis (alta demanda, temperatura, longas durações de operação), mantendo o foco no desempenho de áudio.

Processamento, rede e segurança: um amplificador pronto para sistemas modernos

DSP integrado de alta precisão e filtros FIR

O processamento digital está totalmente integrado no iK42 para otimizar o desempenho geral do sistema. O DSP opera em 96 kHz / 48 kHz em todas as entradas e saídas, oferecendo ferramentas completas de ganho, atraso, filtragem e equalização. Para arquiteturas que requerem ajuste fino e fase controlada, cada canal de saída pode beneficiar-se de até 1000 taps de filtro FIR a 48 kHz, um ponto chave para implementar estratégias de otimização como a extensão de banda em sistemas com redes de linhas WP.

Controle e supervisão em rede via Ethernet, áudio digital via Dante

O iK42 integra controle e monitoramento remoto via Ethernet através do aplicativo Martin Audio VU-NET, útil para diagnóstico, acompanhamento de status e operação diária. Para infraestruturas digitais, entradas de áudio em rede Dante estão previstas, facilitando a distribuição de áudio, roteamento e gerenciamento de canais em ambientes de palco ou instalação.

Além disso, a interface frontal foi projetada para permitir controle local completo das funções, prático em racks técnicos ou em situações de manutenção no local.

Proteções completas para o amplificador e as caixas acústicas

Para garantir a segurança da operação, o iK42 incorpora funções de proteção e uma suíte de limitadores de caixas integrados. A gestão inclui limites de pico, RMS e limitação de excursão, bem como limitação multibanda para sistemas passivos de 2 vias. O objetivo é manter o desempenho enquanto assegura condições seguras de funcionamento, inclusive em usos intensivos.

Especificações técnicas

Categoria	SONA_categorie2024	Conector de saída	ACC60_sortie272, Speakon
Tipo de montagem (rack U)	2.0000	DSP	Sim
Tipo de proteção do amplificador	AE_amplificateur_protectionampli004	Impedância	2 Ω
Potência mono direta a 100 V	5000 W	Relação sinal/ruído	SN_113
Potência por canal a 2 ohms	5000 W	Rede	Dante
Potência por canal a 4 ohms	3000 W	Temperatura de funcionamento	20 CELSIUS
Potência por canal a 8 ohms	1500 W	Número de entradas locais	4
Potência estéreo direta a 70 V	3500 W	Número de saídas locais	4
Classe de amplificação	D	Arrefecimento	ventilateur
Número de canais	4	Alimentação	100 - 240 V AC - 50/60 Hz
Largura de banda +/- 3 dB	reponse_frequence_7_30	Peso	12.5 kg
Carga térmica (BTU/h)	853.0000	Dimensões (mm)	482 x 88 x 441
Conector de entrada	ACC60_entree573

Tipo	amplificador classe D de quatro canais	Módulo drive saída DSP	filtros de fonte, atraso, ganho, fase, mute, filtros crossover, limitadores, EQ: prateleira grave, 8 filtros PEQ / passa-banda e prateleiras
Potência de saída (todos os canais acionados)	5000W em 2 ohms	Refrigeração	dois ventiladores de velocidade variável, fluxo de ar da frente para trás
Potência de saída	3000W em 4 ohms	Temperatura ambiente máxima	40 degC (104 degF)
Potência em modo ponte (por par de canais)	10000W em 4 ohms	Analógico IN / LINK (4 canais)	4 x XLR fêmeas
CV linha saída	Linha 1250W, 25V	Impedância de entrada analógica	20k ohms balanceada para terra
Taxa de amostragem	96kHz (48kHz para implementação do filtro FIR)	Nível máximo de entrada analógica	+ 20dBu
Entradas físicas	4 x analógicas	AES3 IN / LINK (2 canais)	1 x XLR fêmea, 1 x XLR macho Neutrik, balanceado
Entradas Dante	4 entradas Dante que podem ser roteadas para quatro módulos de leitor DSP	Dante (4 canais)	2 x RJ45 blindados, primário e secundário
Entrada de módulo DSP	encaminhamento do sinal de entrada, atraso, ganho, HPF, fase, mute, equalizador: 2 prateleiras graves, 6 filtros PEQ / passa-banda e FIR	Saídas do amplificador	4 x Neutrik Speakon NL4
