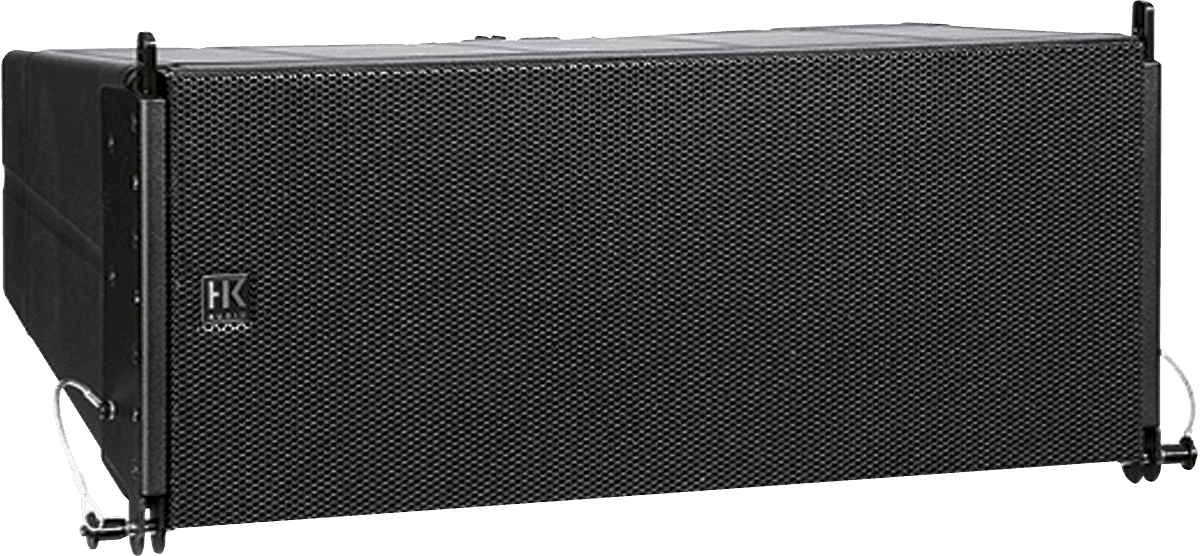

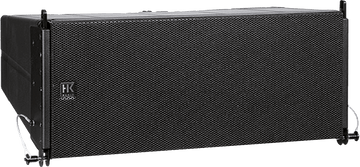

HK Audio CAD208

CAD208: um módulo pensado para instalações de grande público

Destinada a teatros, locais de culto, ginásios, centros de conferências, halls, estádios e parques temáticos, a CAD208 responde às exigências típicas da sonorização fixa: inteligibilidade, cobertura homogênea e integração discreta. Utilizável em banda larga, também pode ser integrada em um sistema mais completo, especialmente com o CAD115S, que pode ser pendurado acima de um array de CAD208. Para uma coerência visual em locais com público, uma ampla escolha de cores está disponível, com opções para adaptar o acabamento ao ambiente.

Para quem e para quais usos?

A CAD208 é destinada a integradores, técnicos de som e operadores que buscam uma solução line array compacta, capaz de manter excelente clareza a distância, sem sobrecarregar o espaço cênico ou arquitetônico. Graças à sua diretividade vertical controlada (15 graus), facilita a cobertura das áreas de audição limitando a energia enviada para o teto e paredes, uma vantagem especialmente útil em locais reverberantes como ginásios, salas multiuso e locais de culto.

Na prática, é adequada tanto para sistemas fixos (difusão principal, reforço de fachada, áreas de arquibancada) quanto para instalações que exigem maior resistência às condições ambientais. Seu material anti-UV e índice IP44 reforçam a confiabilidade operacional em espaços expostos à luz, umidade ou variações de temperatura.

Funcionalidades chave e pontos fortes na instalação

Arquitetura acústica otimizada para projeção

A configuração com 2 alto-falantes de 20 cm associada a 2 drivers de 1" montados em guia de ondas concêntrico duplo visa uma projeção estável e coerente, com resposta em frequência anunciada de 75 Hz a 18 kHz (+/- 3 dB). Esta abordagem é particularmente relevante para programas com alta exigência de inteligibilidade (fala, anúncios, conferências), mantendo o impacto necessário para música amplificada.

Passivo 2,5 vias ou ativo 3 vias: escolha sua filosofia de sistema

Dependendo do projeto, a CAD208 pode ser usada em versão passiva graças ao seu filtro interno de 2,5 vias (frequências de corte 1,8 kHz e 12 dB/oitava), ou em versão ativa de 3 vias (3 x 16 Ohms). Essa flexibilidade permite otimizar a fiação e a eletrônica conforme o local, o número de elementos e o nível de controle desejado.

Na versão ativa, recomenda-se o uso de um controlador digital tipo DSM2060 ou FIRNET, para alinhar o sistema, garantir o funcionamento seguro e aproveitar um ajuste mais refinado (equalização, filtragem, proteção e coerência entre elementos).

Fixação integrada e ajuste de curvatura para cobertura homogênea

O sistema de fixação integrado é projetado para formar arrays de até 24 módulos. Os ângulos de curvatura ajustáveis de 0 a 15 graus (passo de 1,5 grau) facilitam a adaptação à geometria do local: arquibancadas, palcos, varandas ou áreas com forte inclinação. Essa modularidade ajuda a distribuir a energia sonora de forma mais uniforme, limitando áreas muito fortes nas primeiras filas e áreas muito fracas na parte de trás.

Integração estética e opções de conectividade

Para uma integração cuidadosa, a CAD208 é oferecida em preto ou branco, e pode estar disponível em todas as cores RAL sob encomenda. Para a instalação, suportes estão disponíveis como opção, e a conectividade pode ser adaptada com conectores de bornes ou conectores PG (à prova d'água) opcionais, além dos Speakon conforme a versão.

Especificações técnicas

Alto-falantes	2x 20 cm	Número máximo de CAD208 por array	24
Motores	2x 1" montados em guia de ondas duplo concêntrico	Ângulos de curvatura	0 a 15 graus em incrementos de 1,5 grau
Diretividade horizontal	100 graus	Gabinete	poliamida reforçada com fibra de vidro
Diretividade vertical	15 graus	Resistência a ambientes frios e úmidos	IP44
Resposta em frequência +/- 3 dB	75 Hz - 18 kHz	Material anti-UV	sim
Sensibilidade 1W/1m	95 dB (Full-space) / 101 dB (Half-space)	Conectores	2x Speakon NL4 (versão passiva) ou 2x Speakon NL8 (versão ativa)
SPL máx. (4x CAD208)	130 dB @10% THD (Full-space) / 136 dB @10% THD (Half-space)	Conectores opcionais	bornes ou PG (à prova d'água)
Potência nominal	250W RMS / 8 Ohms	Dimensões	L57,8 x A23,8 x P37,3 cm
Filtro passivo interno	2,5 vias / freq. de corte 1,8 kHz - 12 dB/oct	Peso	17,5 kg (versão com filtro passivo) / 16,4 kg (versão sem filtro passivo)
Versão ativa	3 vias (3 x 16 Ohms)	Cor	Preto ou branco, todas as cores RAL mediante solicitação
Sistema de fixação	integrado
