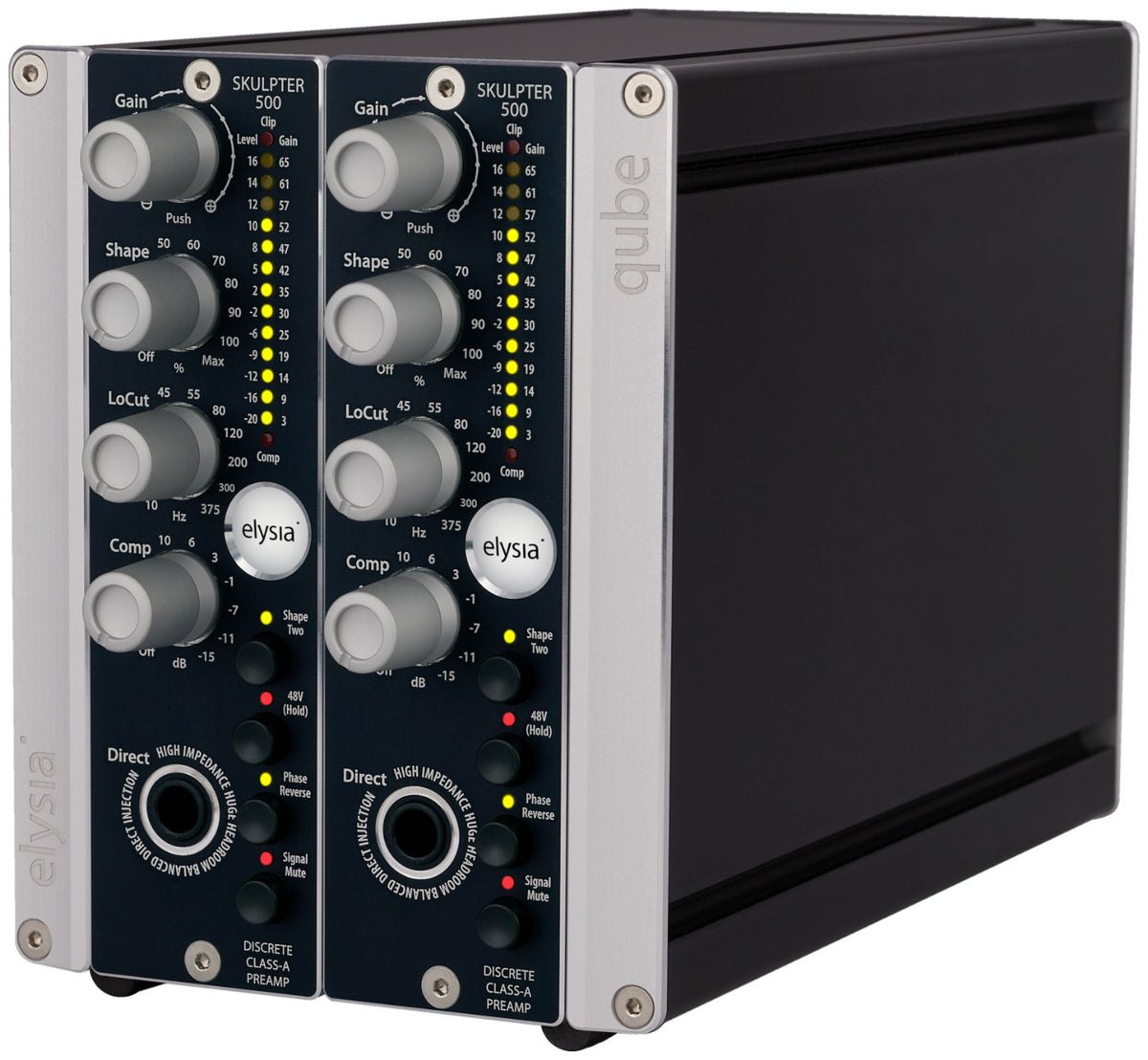

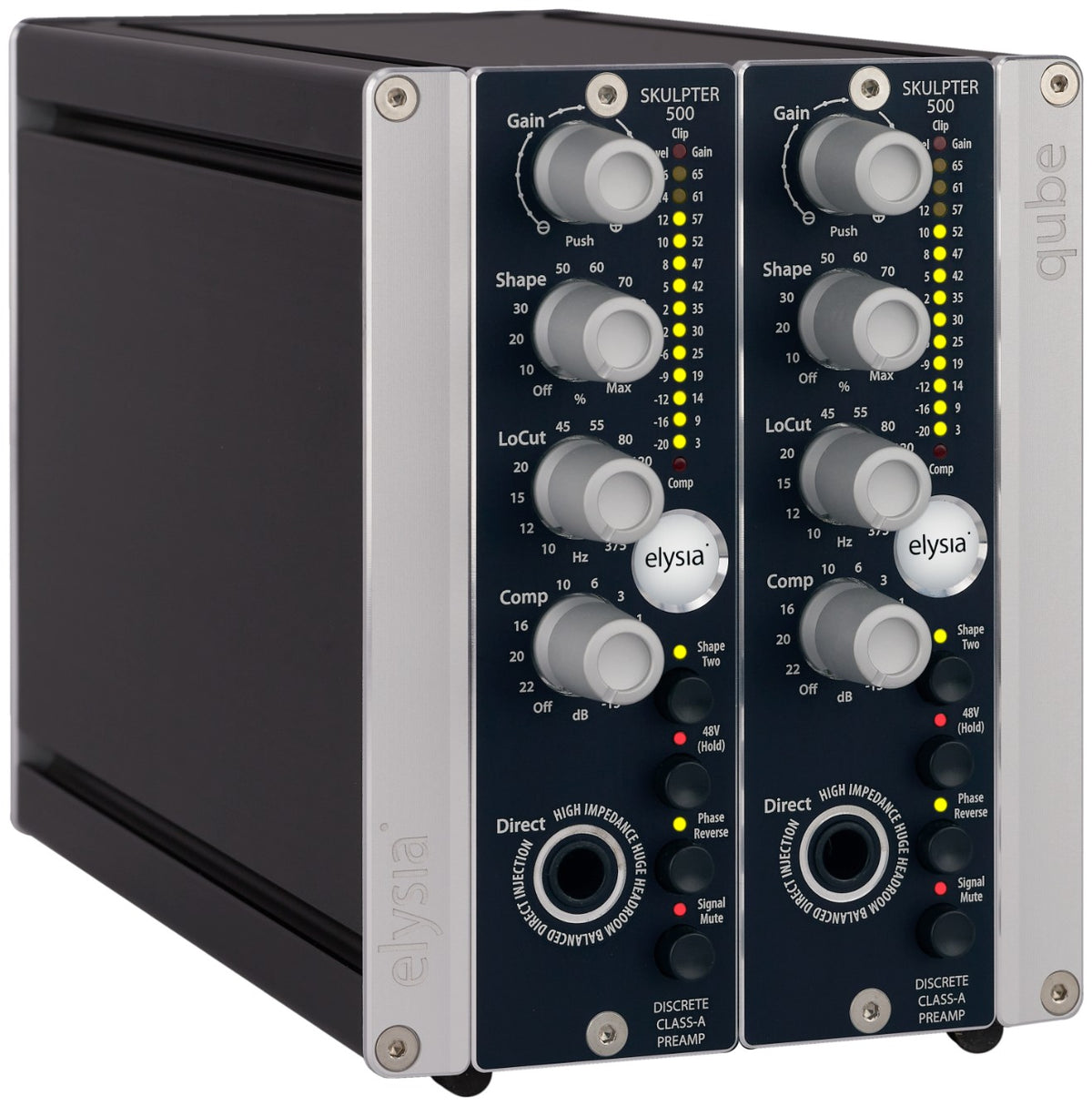

Elysia skulpter2 qube

Um módulo série 500 que vai além do papel de pré-amplificador

O elysia skulpter 500 reúne amplificação de microfone, entrada de instrumento, processamento da cor sonora e compressão no mesmo módulo. Sua abordagem privilegia um trajeto de áudio analógico cuidadosamente projetado e controles diretamente utilizáveis durante uma gravação. Em vez de multiplicar os processamentos externos, ele permite construir um som desde a gravação, mantendo um caráter aberto e natural quando os processamentos não são acionados.

Para vozes, instrumentos e fontes de linha

Este pré-amplificador de microfone com DI e compressor destina-se a estúdios que desejam passar rapidamente de uma voz para um baixo, uma guitarra ou um sintetizador. A entrada DI de alta impedância preserva os instrumentos com captadores passivos, enquanto sua capacidade de aceitar níveis elevados também permite processar sinais de linha, balanceados ou não balanceados.

Durante a gravação, o filtro passa-altas ajuda a reduzir os ruídos graves, enquanto a compressão estabiliza as variações de nível. Na mixagem, as funções Shape oferecem uma maneira de tornar uma fonte mais densa. A memorização separada dos ganhos de microfone e DI facilita as trocas de instrumento sem perder os ajustes de amplificação específicos de cada entrada.

Uma amplificação precisa, uma cor sonora à escolha

Ajuste de ganho por resistores comutados

O skulpter utiliza resistores fixos comutados por uma cascata de relés e interruptores eletrônicos. O encoder, com 20 posições por volta, dá acesso a 40 valores de ganho em passos de 1,5 ou 2 dB. O ganho ativo é salvo ao desligar o aparelho e recuperado na sessão seguinte. Ao alternar da entrada de microfone para a DI, o ajuste correspondente é recuperado automaticamente.

Dois modos Shape para trabalhar a matéria sonora

O modo Shape One, destinado aos instrumentos, combina enriquecimento harmônico e uma curva de filtragem para proporcionar corpo sem picos agressivos. A intensidade da saturação depende do nível de entrada e do ganho do pré-amplificador. O modo Shape Two, pensado para vozes, utiliza uma saturação progressiva com comportamento semelhante ao de uma curva valvulada: os picos são suavizados por um soft clipping, em vez de serem transformados em uma distorção acentuada.

Uma compressão musical sem ajustes complexos

O compressor integrado dispõe de um único potenciômetro, que ajusta o limiar. Sua proporção fixa de 3:1 e seu joelho progressivo favorecem uma atuação discreta. O circuito de áudio discreto em classe A é associado a um detector RMS otimizado para vozes e instrumentos. A função Auto Fast reduz automaticamente o tempo de ataque quando impulsos fortes ou transientes assim o exigem.

Controles pensados para as sessões de estúdio

O filtro passa-altas variável de 10 a 375 Hz, com inclinação de 12 dB por oitava, permite ajustar com precisão a limpeza das baixas frequências. Seu amplificador discreto em classe A privilegia a transparência. A inversão de polaridade não utiliza nenhum estágio inversor adicional no trajeto de áudio; uma breve interrupção acompanha a comutação para evitar estalos.

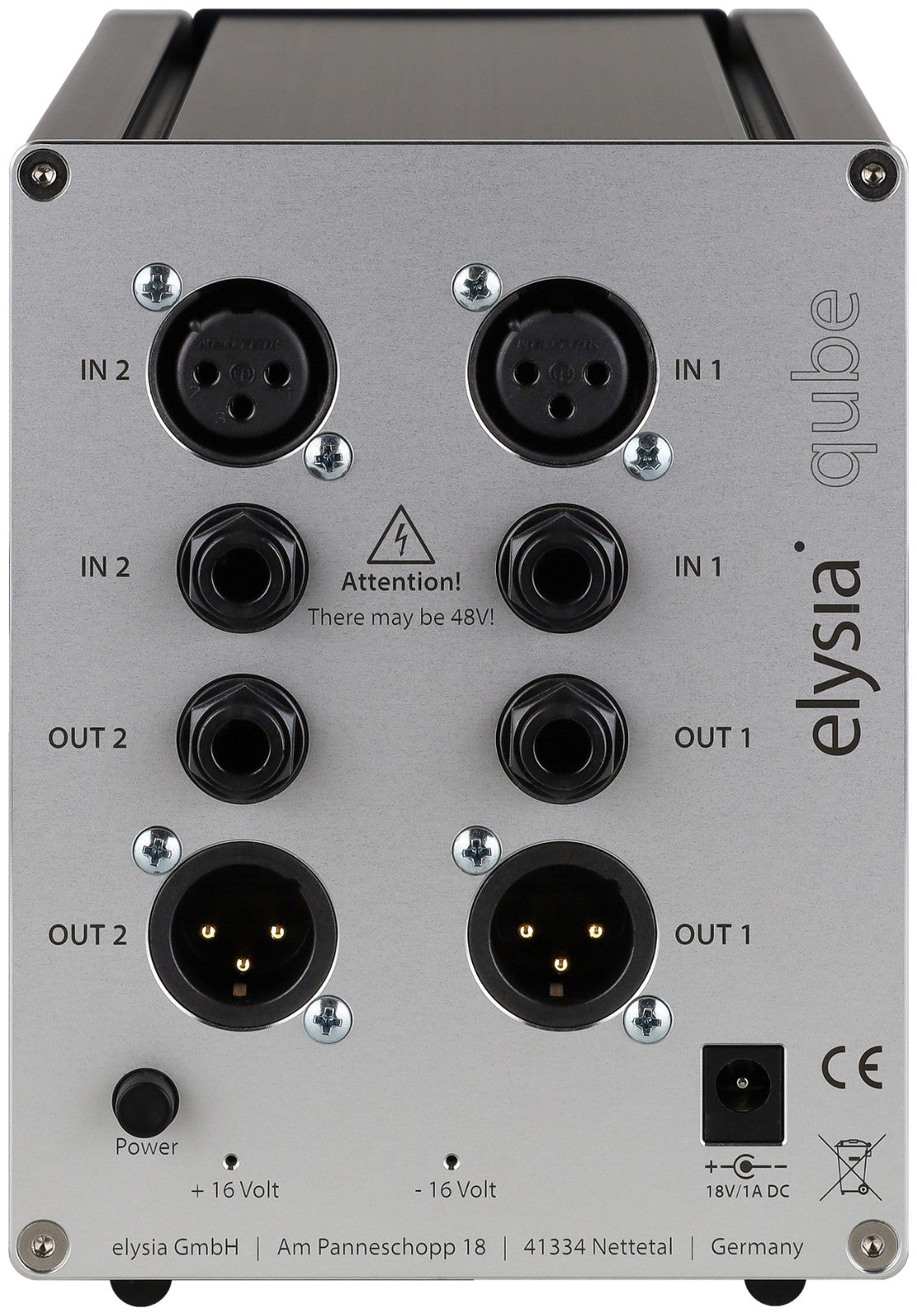

O mute corta imediatamente a saída para trocar um cabo, um microfone ou um instrumento. Ele também atua brevemente na inicialização e durante as mudanças de estado da alimentação fantasma. Gerada no próprio módulo, esta alimentação de 48 V não depende da qualidade da alimentação do chassi utilizado. Sua ativação ou desativação exige que o botão seja pressionado por dois segundos, limitando as operações acidentais.

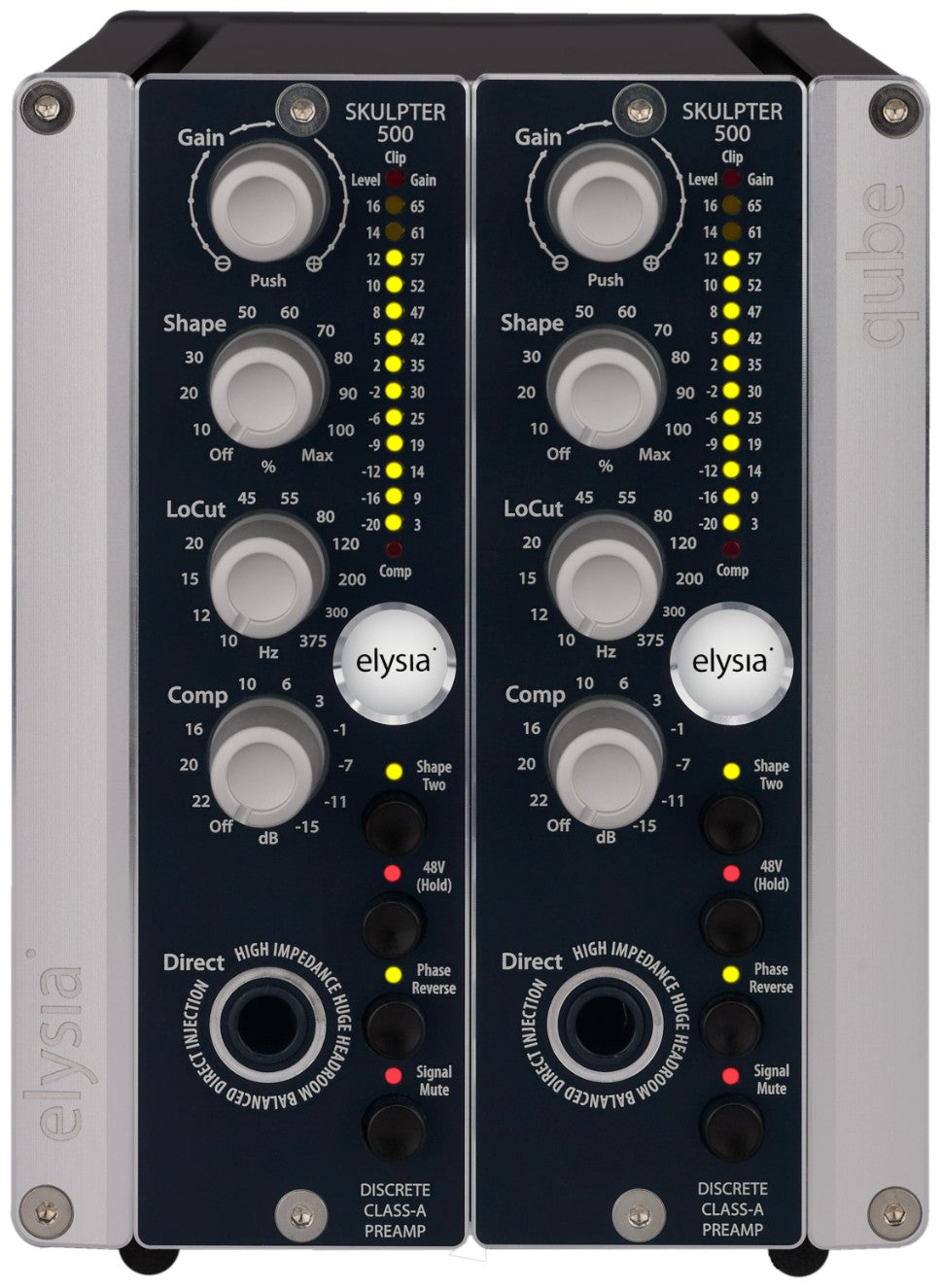

Por fim, o visor com 15 LEDs reúne as informações úteis: clipping de entrada, intensidade da compressão e nível de saída. Uma pressão sobre o encoder transforma temporariamente o vumeter em um indicador de ganho, com leitura na escala dedicada.

Especificações técnicas

Número de canais	2	Consumo de energia em modo nominal (Wh)	8 W
EQ	hpf

Tipo	pré-amplificador analógico topo de gama no formato Série 500.	Compressor	circuito discreto em classe A, detetor RMS, limiar ajustável através de um único potenciómetro.
Ajuste do ganho	resistências fixas comutadas por relés e interruptores eletrónicos.	Rácio de compressão	3:1, com joelho progressivo.
Faixa de ganho total	3 a 65 dB.	Auto Fast	redução automática do tempo de ataque perante impulsos e transientes importantes.
Resolução	40 valores, em passos de 1,5 ou 2 dB.	Inversão de polaridade	sem amplificador inversor adicional, com corte automático durante alguns milissegundos no momento da comutação.
Codificador	20 posições por rotação.	Resposta em frequência com 3 dB de ganho	10 Hz a 170 kHz a -3 dB.
Memorização	ganhos de microfone e DI separados, recuperação automática ao mudar de entrada e memorização do ganho ao desligar.	Resposta em frequência com 29 dB de ganho	10 Hz a 170 kHz a -3 dB.
Entrada DI	tecnologia JFET, no painel frontal, aceitando sinais equilibrados e não equilibrados.	THD+N a +6 dBu, de 20 Hz a 22 kHz	0,007 % com 3 dB de ganho e 0,007 % com 29 dB de ganho.
Nível máximo de entrada de microfone	+19 dBu.	Ruído de fundo de 20 Hz a 20 kHz, ponderado A	-97 dBu com 3 dB de ganho e -93 dBu com 29 dB de ganho.
Nível máximo de entrada DI	+19 dBu.	Rejeição do modo comum, a +6 dBu na saída e com 29 dB de ganho	+87 dB a 1 kHz e +69 dB a 10 kHz.
Impedância de entrada de microfone	13,6 quilohms.	Visor multifunções	15 LED, dos quais 13 indicam o nível de saída, um indica o recorte da entrada e outro a intensidade da compressão.
Impedância de entrada DI	1 megohm.	Luminosidade variável	indicação progressiva dos níveis, da sobrecarga e da compressão.
Impedância de saída	62 ohms.	Visualização do ganho	acessível premindo o codificador, com escala dedicada.
Shape One	saturação harmónica e curva de filtragem adaptadas aos instrumentos.	Mute	corte imediato da saída, também ativado brevemente durante o arranque.
Shape Two	saturação progressiva e curva de filtragem adaptadas às vozes, com recorte suave.	Alimentação fantasma	48 V gerados no módulo; comutação através de uma pressão de dois segundos e corte temporário da saída.
Filtro passa-altas	frequência variável de 10 a 375 Hz, inclinação de 12 dB por oitava, amplificador discreto em classe A.
