Dunlop INTER. 6-POINT FOOTBALL

Um padrão de manutenção para muitos pedais MXR e Cry Baby

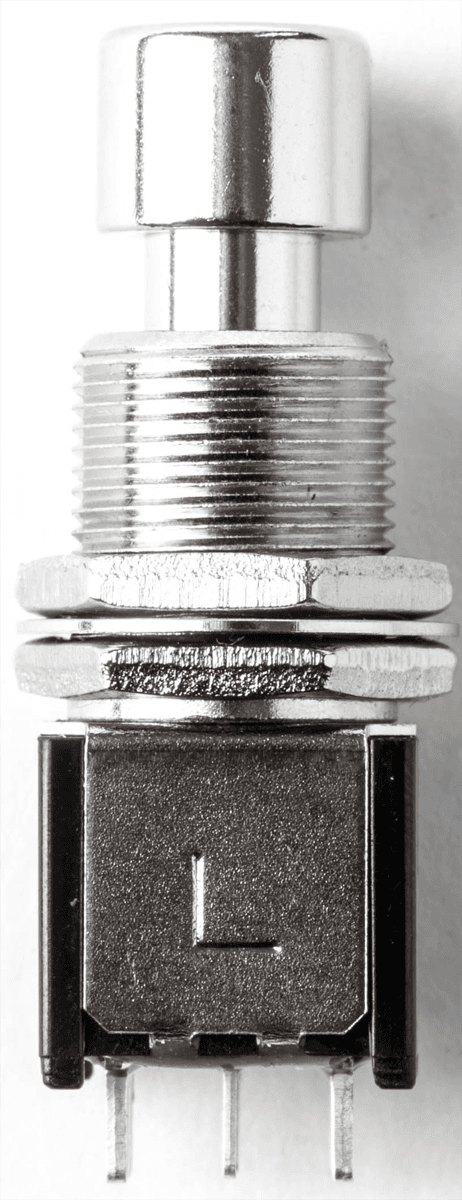

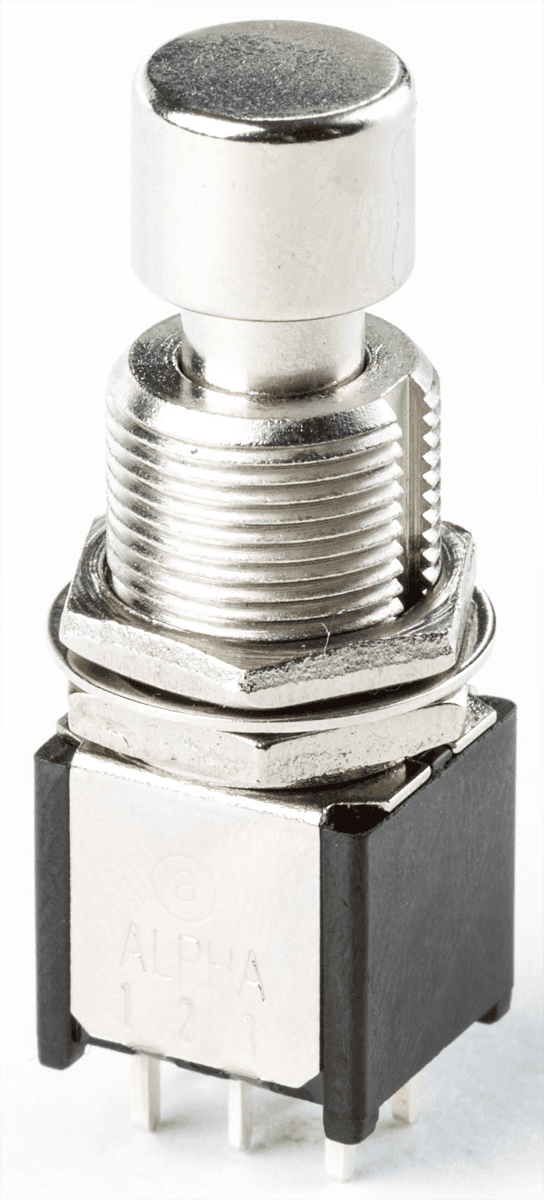

O Dunlop ECB555 é um footswitch projetado como peça de reposição para várias referências da linha Dunlop/MXR, especialmente pedais de efeito e alguns wahs do tipo Cry Baby. Seu formato "6 pontos" corresponde a uma arquitetura DPDT (duplo polo / duplo throw), muito comum no universo dos pedais para garantir uma comutação confiável, simples e duradoura. Se você está restaurando um pedal que "desencaixa", que não trava corretamente ou cuja comutação se torna instável, este switch é tipicamente o tipo de componente que devolve uma segunda vida ao seu efeito.

Para quem e em quais usos este switch é feito?

Este modelo é destinado principalmente a guitarristas (e baixistas) que mexem com eletrônica, assim como a reparadores, técnicos de backline, luthiers/oficinas e entusiastas do DIY que mantêm um pedalboard intensivo. Ele é perfeitamente adequado para manutenção (substituição de um footswitch desgastado), modificação (adaptação de um cabeamento) ou construção de pedais quando um DPDT é requerido pelo esquema. Em contexto de show, um footswitch cansado pode arruinar uma passagem: substituir a peça por um modelo adequado permite recuperar uma comutação limpa e confiável, repetição após repetição.

Funcionamento, integração e pontos-chave a conhecer

O ECB555 é um switch com trava (latching) : uma pressão muda o estado, uma segunda pressão retorna ao estado anterior. Seus 6 pontos de contato (terminals) permitem comutar dois circuitos independentes, cobrindo muitas necessidades: bypass, roteamento de sinal, inversão de caminho, etc. A integração é feita via soldagem nos terminais, seguida de fixação mecânica graças à rosca (montagem na face da caixa). É um componente "simples na aparência", mas que condiciona diretamente a confiabilidade de um pedal: boa fixação, pressão firme e comutação regular são essenciais para uso em palco.

Nota: dependendo do design do seu pedal, um DPDT pode ser usado sozinho ou combinado com outras soluções (por exemplo, para controle de LED via circuito dedicado). Antes da compra, verifique o tipo de switch necessário (DPDT vs 3PDT) e o espaço disponível em altura na caixa.

A sonoridade

Um footswitch não "colore" seu som como uma overdrive ou um delay, mas influencia sua experiência de jogo de forma muito concreta: qualidade da comutação, regularidade do acionamento, sensação sob o pé e confiabilidade ao longo do tempo. Um switch desgastado pode causar cortes, falsos contatos ou acionamentos aleatórios; substituído por um modelo adequado, você recupera um sinal estável e um pedal que responde exatamente quando você precisa. Em resumo: não é uma questão de timbre, mas de confiança a cada pressão.

Especificações técnicas

Categoria

ACC13_categorie3816

Tipo	footswitch latching	Altura da rosca	aproximadamente 14 mm
Configuração	DPDT, 6 pontos de contato	Altura total (com pinos)	aproximadamente 46,5 mm
Compatibilidade	projetado como peça de reposição para muitos pedais MXR, Cry Baby e outros efeitos com formato compatível	Dimensões do corpo	aproximadamente 13,5 x 25,2 mm
Conexão	terminais para soldar (solder lugs/tabs)	Acessórios	switch sozinho (sem cabos, sem patch, sem alimentação)
Concepção	robusto e durável, adequado para uso prolongado	Documentação	conforme embalagem
Design	formato compacto, fácil integração em caixa de pedal e transporte sem restrições	Tensão requerida	0 V (nenhuma alimentação necessária, comutação mecânica)
Materiais	concepção orientada para confiabilidade e performance	Consumo	0 mA
Diâmetro da rosca	aproximadamente 12 mm
