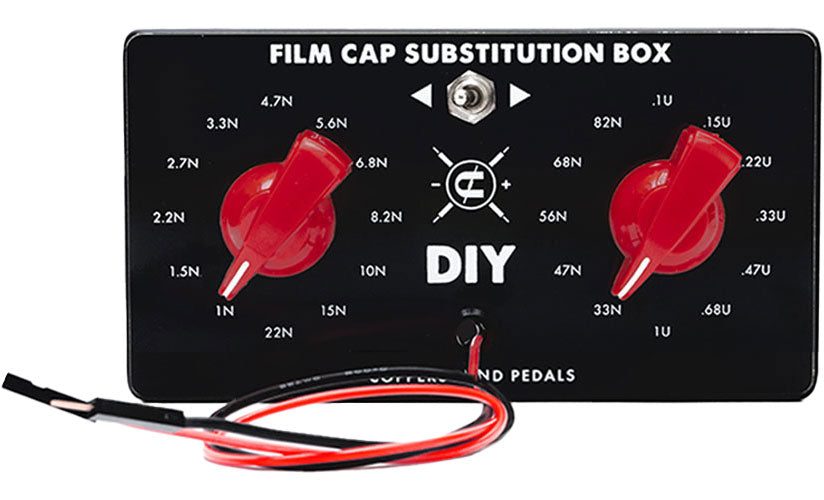

CopperSound Caixa de substituição de condensadores de filme

Uma caixa pensada para experimentação, dentro de uma linha "substitution box" dedicada ao DIY

A COPPERSOUND Substitution Box Film Capacitor segue uma abordagem muito simples: acelerar as fases de teste durante o design e prototipagem. O princípio da "substitution box" consiste em agrupar vários valores de um mesmo tipo de componente em uma única caixa, para comparar rapidamente opções sem passar por manipulações repetitivas na breadboard. Nesta linha, existem diferentes modelos (resistores, diodos, capacitores cerâmicos, capacitores eletrolíticos, transistores), e esta versão é especificamente dedicada aos capacitores de filme.

Para quem e para quais usos em áudio, sintetizadores e pedais de efeito?

Esta caixa de substituição é destinada a projetistas, reparadores e entusiastas do DIY que querem acelerar a escolha de valores: fabricantes de pedais de efeito, amantes de mods, designers de pré-amplificadores, módulos de sintetizador, ou qualquer pessoa que prototipa circuitos analógicos. Em áudio, uma mudança de capacitância pode alterar a frequência de corte de um filtro, a resposta de um equalizador de tonalidade, a quantidade de graves que passa de um estágio para outro, ou o comportamento de uma rede de compensação.

Ela é particularmente útil quando você deseja comparar "a ouvido" (tocando e alternando um valor), mas também ao validar um design no osciloscópio ou multímetro. Em vez de tirar uma caixa de componentes, dobrar terminais, inserir, retirar e repetir, você realiza seus testes mantendo a mesma fiação e mudando apenas o valor selecionado.

Funcionalidades: seleção rápida de valores e fluxo de trabalho mais fluido na breadboard

O coração do conceito é a substituição em tempo real. Você posiciona a caixa no seu ambiente de teste, depois insere os fios nos pontos do circuito onde o capacitor deve ser conectado. Em seguida, você alterna de um valor para outro para perceber imediatamente o impacto na resposta do circuito, sem precisar retirar e substituir constantemente a peça na breadboard.

Ideal para comparar opções sem desmontar o circuito

Na prototipagem, o tempo perdido não vem apenas da substituição dos componentes, mas também dos erros induzidos (mau contato, terminal danificado, componente invertido em outras famílias, ou valor mal interpretado). Uma caixa de substituição permite manter um circuito estável e focar no resultado. Essa lógica é muito apreciada quando você explora uma faixa de valores para "encontrar o ponto certo" antes de fixar uma BOM.

Capacitores de filme: uma escolha comum em áudio

Os capacitores de filme são frequentemente usados nos caminhos de áudio para funções de acoplamento e filtragem, e para muitas redes de tonalidade. Esta Substitution Box dedicada ajuda você a percorrer valores típicos de design, para decidir rapidamente se deseja mais graves, um corte mais alto ou uma transição mais suave entre dois estágios. O fato de a caixa estar já montada também simplifica a instalação: você não precisa construir a ferramenta antes de usá-la.

Especificações técnicas

Utilização

sta_des_gui_ele

cor

Preto

Caixa de substituição	capacitores de filme	Resistores	24 valores (de 10 ohms a 1 Mohm)
Produto entregue	totalmente montado	Diodos	24 pares (pequeno sinal, zener, Schottky, MOSFET, germânio)
Número de valores	24	Capacitores cerâmicos	24 valores (de 1 pF a 820 pF, 50 V)
Faixa de valores	1 nF a 1 uF	Capacitores eletrolíticos	24 valores (de 1 uF a 470 uF, 25 V)
Tensão nominal	63 V	Transistores	12 NPN BJT diferentes, 6 JFET canal N, 6 MOSFET canal N
