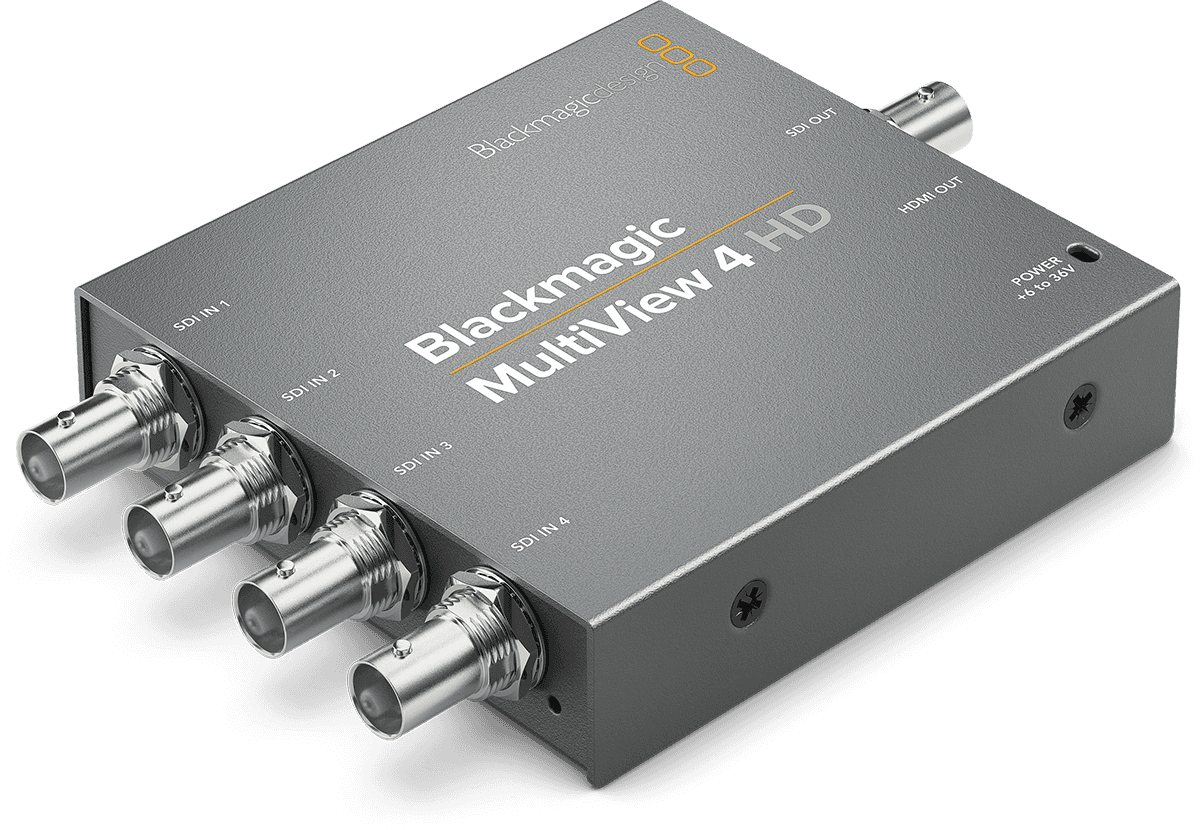

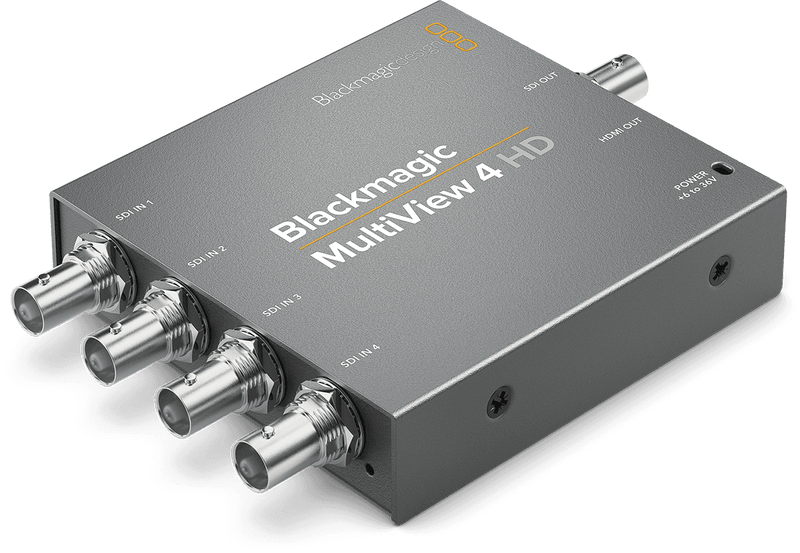

Blackmagic Design Multiview 4 HD

Um elo de "monitoramento" na abordagem modular da Blackmagic

O MultiView 4 HD segue a lógica da Blackmagic Design: ferramentas especializadas, compactas e fáceis de integrar em um fluxo de trabalho SDI. Com suas 4 entradas SDI e saídas Multi View em SDI e HDMI, ele centraliza a supervisão de suas câmeras, players e saídas de mixer em uma única tela, mantendo uma integração limpa em uma cadeia broadcast ou streaming.

Seu principal trunfo em uma instalação moderna é a tolerância a formatos: aceita fontes SD, HD e até 2K DCI, detecta automaticamente e exibe juntas. Você ganha flexibilidade ao lidar com equipamentos de gerações diferentes ou taxas variadas em um mesmo evento.

Para quais régies e usuários?

Este multiviewer foi pensado para ambientes onde a reatividade é prioritária: eventos, locais de culto, instituições de ensino, captação multicâmera, estúdio corporativo e produção de conteúdo para streaming. Na prática, permite ao diretor, ao chefe de câmera ou ao técnico de vídeo validar de relance o enquadramento, a continuidade das fontes e a atividade do áudio, sem adicionar um computador nem multiplicar as telas.

Em régie fixa, torna-se um ponto de controle estável para salas equipadas com SDI. Em régie móvel, seu baixo consumo e formato compacto facilitam a integração em flight case, com uma tela HDMI ou monitor SDI conforme seu parque.

Funcionalidades-chave para um monitoramento rápido e confiável

Mosaico Multi View em SDI e HDMI

O MultiView 4 HD gera uma saída mosaico dedicada, disponível tanto em SDI quanto em HDMI. Essa dupla conectividade é prática para alimentar um monitor broadcast em SDI ou uma tela de consumo em HDMI, conforme o contexto. A gestão EDID no lado HDMI melhora a compatibilidade de exibição com diferentes telas, para obter sincronização e resolução de saída coerentes.

Leitura confortável: rótulos e medidores VU por janela

Cada janela dispõe de informações úteis de monitoramento, incluindo medidores VU. Assim, você pode controlar a atividade do áudio diretamente a partir do mosaico, sem recorrer a equipamento adicional. É um verdadeiro diferencial para o live, onde é necessário detectar imediatamente ausência de sinal, erro de fonte ou problema de áudio embutido.

Continuidade ao vivo: memorização após queda de energia

Em condições reais, microquedas e reinicializações fazem parte dos riscos. A proteção contra queda de energia mantém seus parâmetros e os restaura ao religar, o que garante a segurança da produção e reduz o tempo de retomada.

Manutenção simples: configuração e atualizações via USB

A configuração e as atualizações são feitas via USB, com software dedicado para Mac e Windows. Isso permite integrar o MultiView 4 HD em uma instalação duradoura, mantendo uma ferramenta simples de administrar, sem painel de controle nem tela embarcada.

Especificações técnicas

Categoria	TM_categorie001	Alimentação	a_alimentation001
Tipo	AESEL_selecttype004	Consumo	5.5 W
Resolução máxima	AESEL_selectresomax005	Peso	242 g
Acessórios incluídos	External power supply	Dimensões (mm)	92 x 134 x 22
Alimentação externa fornecida	Sim

Entradas SDI	4 x SD/HD-SDI 10 bits	Normas de saída HD SDI/HDMI	1080i50/59.94/60; 1080p23.98/24/25/29.97/30/50/59.94/60
Saídas	1 x HD-SDI; 1 x HD-SDI Multi View 10 bits; 1 x HDMI tipo A (saída Multi View, suporte EDID)	Áudio/vídeo	medidores VU por janela; amostragem de vídeo SDI 4:2:2; áudio 48 kHz/24 bits; cor SDI 4:2:2 10 bits; espaço YUV
Taxas SDI	270 Mb, 1.5G, 3G; sincronização automática SD/HD nas saídas	Atualizações/configuração	USB 2.0 alta velocidade (480 Mb/s)
Referência	nenhuma	Controle	sem painel integrado ou externo
Multi-rate	detecção automática SD ou HD	Tela	nenhuma
Autoswitch SDI	SD-SDI / HD-SDI por entrada	Software	MultiView para Mac e Windows; atualizações via utilitário
Metadados SDI	SMPTE 352M	SO	Mac 10.15 Catalina, Mac 11.1 Big Sur ou superior; Windows 10 64 bits
Conformidade SDI	SMPTE 259M, 292M, 296M, 425M-B; ITU-R BT.656 / BT.601	Proteção contra queda de energia	parâmetros mantidos e restaurados ao ligar
Normas de entrada SD	525i59.94 NTSC, 625i50 PAL	Tensão	6 a 36 V DC
Normas de entrada HD	720p50/59.94/60; 1080i50/59.94/60; 1080p23.98/24/25/29.97/30/50/59.94/60	Ambiente	uso 0-40 degC; armazenamento -20-45 degC; umidade 0-90 % sem condensação
Normas 2K	2K DCI 23.98p/24p/25p	Inclusos	MultiView 4 HD; fonte universal +12 V
