Blackmagic Design MultiView 16

Um multiviewer 1U pensado para fluxos de trabalho SDI modernos

O Blackmagic MultiView 16 se apresenta como uma solução de monitoramento centralizado para ambientes onde a densidade de fontes SDI e a confiabilidade da exibição são prioritárias. Seu formato 1U o torna uma escolha natural para racks de controle, estúdios e instalações fixas, ao mesmo tempo que oferece uma vantagem decisiva em relação aos multiviewers limitados ao HD: o suporte ao Ultra HD na saída multiview, para ganhar em conforto de leitura, precisão de análise e rapidez na decisão quando vários fluxos precisam ser supervisionados continuamente.

Para quem é o Blackmagic MultiView 16?

Este multiviewer é destinado às equipes que gerenciam produções multicâmera e infraestruturas SDI exigentes: direção ao vivo, streaming, unidades móveis de controle, estúdios, pós-produção e salas técnicas. Permite visualizar de relance câmeras, players, retornos de programa, grafismos e fontes gráficas, mantendo a coerência da exibição graças ao frame sync integrado em cada entrada. Resultado: um monitoramento mais tranquilo, mesmo quando as fontes não estão perfeitamente sincronizadas entre si.

Funcionalidades chave para um monitoramento confiável, legível e escalável

Mosaico Ultra HD e compatibilidade de exibição via HDMI

As saídas multiview SDI e HDMI podem operar até 2160p, uma vantagem direta para exibir 16 janelas em uma tela 4K com uma leitura mais nítida dos detalhes. No lado HDMI, o gerenciamento EDID ajuda a adaptar automaticamente a saída ao seu monitor, evitando ajustes complicados ao trocar de telas em controle ou em eventos.

Multi-formatos SD, HD, 2K e 6G-SDI, sem conversões desnecessárias

Cada entrada aceita SD, HD ou 6G-SDI com detecção e comutação automáticas, e o aparelho sabe exibir simultaneamente sinais 4K, HD e SD. Essa flexibilidade reduz a necessidade de conversores externos, acelera a instalação e assegura a operação diária, especialmente em ambientes onde as fontes mudam de um evento para outro.

Roteamento por janela, vumetros e controle local ou em rede

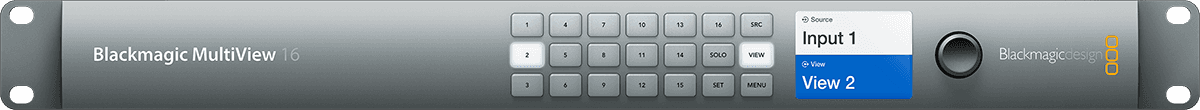

O MultiView 16 não se limita a exibir: permite rotear a fonte de sua escolha para cada tile, com vumetros VU em cada janela para manter uma referência de áudio imediatamente utilizável. O controle pode ser feito na frente (seleção rápida de fontes, navegação por roda, exibição colorida), via software para Mac e Windows, ou através de painéis de hardware compatíveis para uma integração fluida em controles já equipados.

Especificações técnicas

Categoria	AESEL_categorie919	Alimentação	100 - 240 V AC - 50/60 Hz
Resolução máxima	AESEL_selectresomax002	Consumo	45 W
Unidade de rack	1	Peso	2.3 kg
Acessórios incluídos	AESEL_accessoires919	Dimensões (mm)	482 x 153 x 44
Número de saídas USB	1.0000

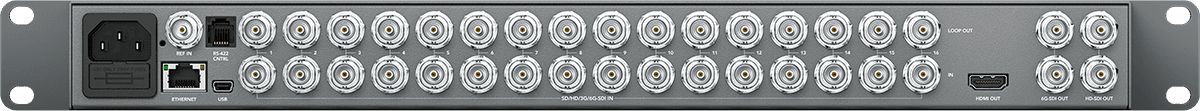

Entradas de vídeo SDI	16 x SD-SDI, HD-SDI e 6G-SDI de 10 bits.	HD	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60; 1080PsF23.98, 24, 25, 29.97, 30.
Saídas de vídeo SDI	16 x SD-SDI, HD-SDI e 6G-SDI de 10 bits.	2K DCI	23.98p, 24p, 25p; 23.98PsF, 24PsF, 25PsF.
Taxas SDI	270Mb, 1.5G, 3G, 6G.	Ultra HD	2160p23.98, 24, 25, 29.97, 30.
Saídas de vídeo SDI Multi View	2 x HD-SDI 10 bits, 2 x 6G-SDI 10 bits.	4K DCI	24p.
Saída de vídeo HDMI Multi View	1 x HDMI tipo A, suporte EDID do monitor.	Saída HD SDI e HDMI	1080i50, 1080i59.94; 1080p25, 1080p29.97.
Entrada de referência	Black Burst e Tri-Sync para SD, HD e 4K.	Saída Ultra HD SDI e HDMI	2160p25, 2160p29.97.
Sincronização SDI	comutação automática SD, HD e 6G-SDI em todas as saídas.	Conformidade SDI	SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M-B, ITU-R BT.656, ITU-R BT.601.
Suporte a múltiplas taxas	detecção automática SD, HD ou 6G-SDI; visualização simultânea 4K, HD e SD.	Vumetros	VU padrão em cada janela.
Amostragem de vídeo SDI	4:2:2.	Roteamento das fontes	sim.
Precisão de cores SDI	10 bits.	Painel de controle integrado	16 botões para roteamento local, 5 botões e roda de navegação para menus, tela colorida de 2,2 polegadas.
Espaço de cor SDI	YUV.	Painel de controle externo	software Blackmagic Videohub para Mac e Windows, compatível com painéis de hardware Blackmagic Smart Control e Blackmagic Master Control; SDK Blackmagic Videohub e protocolo Ethernet Videohub Control Protocol incluídos.
Amostragem de áudio SDI	48 kHz, 24 bits.	Controle RS-422	RJ9 para controle externo.
Suporte a metadados SDI	SMPTE 352M.	Tela	tela LCD integrada de 1,5 polegadas para menus de configuração.
SD	525i59.94 NTSC, 625i50 PAL.
