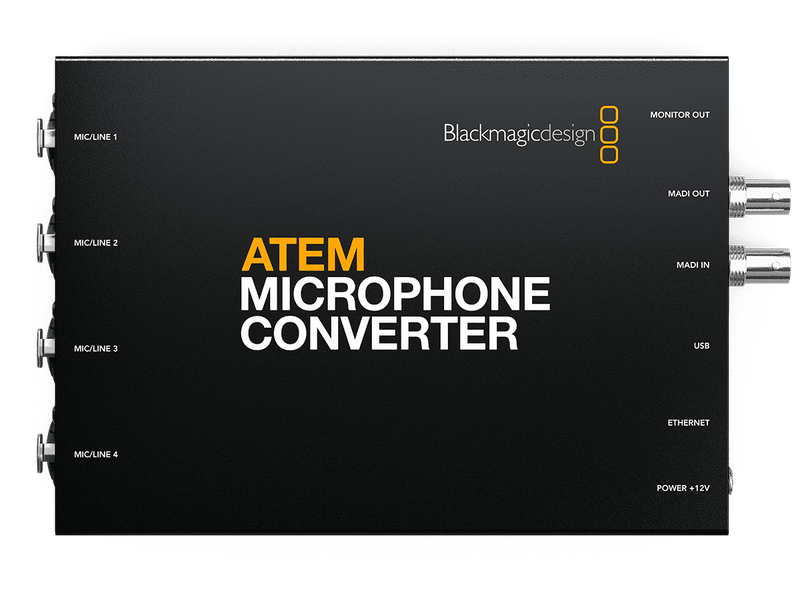

Blackmagic Design Atem Micro Converter

Um elo de áudio pensado para a linha ATEM e fluxos de trabalho MADI

Desenvolvido para integrar-se naturalmente aos mixers "ATEM Television Studio", o ATEM Microphone Converter atende a uma necessidade chave na produção: inserir fontes analógicas (microfones e linhas) em um ambiente de controle moderno, via transporte digital robusto. A escolha do MADI (conformidade AES10-2020) permite manter uma fiação limpa, uma distribuição clara dos canais e uma abordagem escalável, particularmente adequada para estúdios, unidades móveis e instalações fixas orientadas para broadcast ou streaming.

A ideia é simples: centralizar a captação o mais próximo possível das fontes, converter com qualidade, e então enviar o áudio para sua infraestrutura através de uma conexão MADI única. Nesse contexto, a tela de monitoramento HDMI torna-se uma verdadeira vantagem operacional, pois oferece uma leitura imediata do estado dos canais sem depender constantemente de um computador.

Para estúdios, centrais e estúdios que querem ganhar em confiabilidade e clareza

Este conversor é destinado às equipes que gerenciam vários participantes, microfones ambiente, retornos de leitores ou sinais de linha provenientes de um mixer externo. Facilita a normalização das entradas (mic/línea), a ativação rápida da alimentação phantom +48 V e a supervisão dos níveis no momento crítico: pouco antes e durante a transmissão.

Em webcast, gravação de concerto, eventos ou talk-shows, você aproveita uma cadeia de áudio coerente: conexão analógica familiar no palco, transporte digital na central. O monitoramento HDMI ajuda a identificar imediatamente um clipping, um microfone mudo, uma inversão de fonte mic/línea ou uma alimentação phantom ativada por engano, sem multiplicar os pontos de controle.

Funcionalidades chave: conversão, controle e monitoramento a serviço do direto

Uma conversão projetada para preservar a dinâmica e os transientes

Cada entrada analógica conta com 8 conversores analógico-digital trabalhando em conjunto, uma arquitetura pensada para estender a faixa dinâmica e reforçar a precisão em sinais difíceis (vozes muito dinâmicas, percussões, ambientes). Associados a pré-amplificadores digitais de 32 bits e saída em 24 bits / 48 kHz, essas escolhas visam uma reprodução limpa, com ruído contido e distorção extremamente baixa, para preservar a inteligibilidade e a textura, mesmo em condições de estúdio.

Monitoramento HDMI: uma leitura instantânea, sem intermediários

A porta HDMI transforma uma tela padrão em uma ferramenta de controle: seleção de exibição para 4, 8, 12 ou 16 canais, históricos de formas de onda de 60 segundos, medidores de nível, nomes dos canais e estados mic/línea e phantom. Essa abordagem de "monitoramento dedicado" é especialmente útil ao vivo: reduz idas e vindas em softwares e acelera o diagnóstico, seja para verificar uma voz muito baixa, detectar ruído indesejado ou confirmar que uma entrada está em modo linha.

Instalação escalável e supervisão simplificada

O encadeamento MADI permite expandir facilmente o número de fontes em um mesmo fluxo, mantendo uma fiação organizada. Para manutenção e configuração, a conectividade USB-C (com parafuso de travamento) e Ethernet Gigabit oferecem opções práticas para atualizações e controle, no local ou remotamente, conforme a organização do seu estúdio. Por fim, os mini-interruptores físicos (mic/línea, +48 V) proporcionam um manuseio imediato, apreciável quando é preciso agir rapidamente entre duas sequências.

Especificações técnicas

Categoria	TM_categorie001	Alimentação	a_alimentation001
Requer alimentação	Sim	Consumo	12 W
Tipo	AECONVAV_type001	Peso	850 g
Entradas	AEAVIP_entrees002, AEAVIP_entrees003, TM_EntreesConvertisseurAV014, TM_EntreesExtension006	Dimensões (mm)	125 x 200 x 41
Saídas	AEAVIP_sorties001, AEAVIP_sorties002

Entradas de áudio analógicas	4 x combos XLR de 3 pinos / jack 1/4 TRS, nível comutável linha ou micro (+24 dB), alimentação phantom +48 V.	Taxa de distorção harmônica total em full scale	0,002%.
Entrada MADI	1 x BNC, suporte para 64 canais de áudio digital MADI.	Profundidade de bit da saída	24 bits.
Saída MADI	1 x BNC, suporte para 64 canais de áudio digital MADI.	Frequência de amostragem da saída	48 kHz.
Saída de vídeo HDMI	1 x saída de monitor.	Conformidade MADI	AES10-2020.
Interface para computador	1 x USB-C com parafuso de travamento.	Controle por software	atualização para Mac e Windows via USB ou Ethernet.
Ethernet	10/100/1000 BASE-T.	Atualização interna	via aplicativo utilitário para download.
Normas de vídeo HD da saída HDMI	1080p24, 1080p25, 1080p30, 1080p48, 1080p50, 1080p60.	Controle de parâmetros	por USB e Ethernet via utilitário gratuito.
Monitoramento HDMI	exibição do nome do ATEM Microphone Converter e de 4, 8, 12 ou 16 canais de áudio com histórico de forma de onda de 60 segundos. Também exibe o nome de cada canal, medidores de nível, ajuste mic/línea e estado da alimentação phantom.	Interruptores físicos	mini-interruptores para seleção mic/línea e ativação da alimentação phantom +48 V.
Número de conversores A/D (ADC) por entrada	8.	Mac	Ventura 13.0, Sonoma 14.0 ou versões posteriores.
Pré-amplificador digital	32 bits.	Windows	10 e 11.
Faixa dinâmica	131 dB(A).	Consumo de energia	12 W máximo.
Ruído de fundo	-129 dBV.	Faixa de tensão operacional	12 V a 17,5 V DC.
