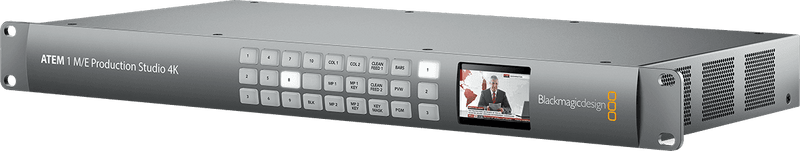

Blackmagic Design ATEM 1 M/E Production Studio 4K

Um ATEM "1 M/E" projetado para centrais SDI modernas

O Blackmagic Design ATEM 1 M/E Production 4K está alinhado com a lógica de centrais compactas em formato rack, pensadas para ambientes onde a confiabilidade SDI e a rapidez de execução são prioritárias: captação de shows, eventos corporativos, estúdios, e-sports, conferências, locais de culto ou serviços audiovisuais itinerantes. O formato "1 M/E" (1 Mix Effects) privilegia a eficiência: uma arquitetura clara para encadear planos, gerenciar grafismos e garantir a segurança do programa, sem complicar o manuseio.

Sua orientação "Produção 4K" enfatiza a conectividade 12G-SDI e o gerenciamento de padrões, para integrar câmeras e fontes heterogêneas dentro de uma mesma central. Na prática, você pode construir uma cadeia de produção coerente mesmo quando os formatos e taxas de quadros não são idênticos, um ponto chave ao trabalhar com várias câmeras, retornos de estúdio e fontes adicionais.

Para quem e em quais cenários este mixer faz a diferença

Este mixer de vídeo é destinado a equipes que desejam uma central multicam SDI séria, capaz de gerenciar um show em tempo real: diretor, operador de vídeo, técnico de streaming, prestador de serviços para eventos ou estúdio que queira centralizar a produção (imagem + som) em um único chassi. As 10 entradas SDI permitem absorver um estúdio denso (várias câmeras, computador, leitor, retorno PGM, fontes de backup), enquanto as saídas SDI atribuíveis facilitam a distribuição para gravadores, paredes de LED, monitoramento ou links de transmissão.

A saída webcam USB-C adiciona uma flexibilidade bem-vinda para configurações híbridas: você obtém um sinal "programa" pronto para ser enviado a um computador (videoconferência, plataforma de streaming, gravação por software), sem multiplicar conversores externos. Isso representa uma verdadeira economia de tempo na instalação e conforto no dia a dia quando a central precisa ser móvel ou implantada rapidamente.

Funções chave: imagem, monitoramento, streaming e áudio Fairlight

Conversão e sincronização: garantir uma central multi-fonte segura

Na produção ao vivo, perdas de sincronismo, diferenças de padrões e variações de taxa são algumas das causas mais frequentes de estresse na central. Aqui, o ATEM 1 M/E Production 4K integra a conversão de padrões bem como conversores de taxa de quadros e formato nas 10 entradas, com sincronização das entradas de vídeo. Resultado: suas fontes se integram mais facilmente em um pipeline único, e as trocas de câmera permanecem fluidas, mesmo quando o estúdio não é "perfeitamente homogêneo".

Grafismo, efeitos e keying: um resultado televisivo sem complicações

Para grafismo, o mixer combina um DVE (útil para picture-in-picture, animações de quadros, certos movimentos de imagem) e 4 chroma keyers para estúdios com fundo verde. Adicione a isso os leitores multimídia para gerenciar logos, animações ou visuais, e você obtém uma caixa de ferramentas sólida para produzir um programa limpo, legível e "broadcast-ready".

Multi view de 16 visualizações: supervisão clara em rack

O multi view de 16 visualizações é pensado para manter o controle de um estúdio carregado: câmeras, fontes, pré-visualização e programa podem ser monitorados de um único olhar. Isso é essencial quando se trabalha rápido, com pouco espaço ou com equipe reduzida. O multi view está disponível via 1 saída 12G-SDI, prático para alimentar uma tela de controle dedicada.

Áudio Fairlight de 28 canais: mixar com qualidade sem console externa

A integração do mixer Fairlight de 28 canais faz a diferença quando é preciso gerenciar vários microfones, retornos, músicas e fontes embarcadas SDI. Você dispõe de ferramentas essenciais de processamento (equalização e dinâmica) para estabilizar a mixagem, ganhar em inteligibilidade e evitar variações de nível típicas do ao vivo. Paralelamente, o áudio embarcado SDI (até 8 canais por entrada e 16 canais por saída) simplifica a fiação: menos adaptadores, menos pontos de falha e melhor coerência entre imagem e som.

Especificações técnicas

Categoria	TM_CategorieMelangeur001	Entradas	TM_EntreesMelangeur010
Número de ecrãs	1.0000	Peso	2.6 kg
Saídas	TM_SortiesMelangeur007	Dimensões (mm)	482 x 235 x 44

Mixer de produção ao vivo	1 M/E Ultra HD	Leitores multimídia	sim
Entradas de vídeo	10 x SDI	Número de telas	1
Número total de entradas de vídeo	10	Mixer de áudio	Fairlight 28 canais
Saídas de vídeo	12G-SDI	Processamento de áudio	equalizador e dinâmica
Número total de saídas de vídeo	6	Número total de entradas de áudio	2 x jack balanceado 1/4 polegada, 1 x rede de controle XLR de 5 pinos
Taxas SDI	1.5G, 3G, 6G, 12G	Número total de saídas de áudio	1 x rede de controle XLR de 5 pinos
Sincronização das entradas de vídeo	nas 10 entradas	Entradas de áudio SDI	8 canais de áudio integrado em todas as entradas SDI
Conversão de padrões	nas 10 entradas	Saídas de áudio SDI	16 canais de áudio integrado em todas as saídas SDI
Conversores de taxa de quadros e formato	nas 10 entradas	Entrada de referência	Tri-Sync ou Black Burst
Saídas aux SDI	qualquer uma das 6 saídas SDI	Conexões de timecode	nenhuma
Saídas de pré-visualização SDI	qualquer uma das 6 saídas SDI	Gerador de timecode interno	sim
Saídas de programa SDI	qualquer uma das 6 saídas SDI	Saída Webcam	1 x USB-C suportando 720p ou 1080p na taxa de quadros PGM
Saída de programa SDI down-convertida	1	Interface para computador	1 x USB-C suporta USB 2.0
DVE	1	Conexão para painel de controle	Ethernet (conexão direta entre painel e chassi, ou via rede)
Chroma keyers	4	Ethernet	suporta 10/100/1000 BASE-T
Multi view	16 visualizações	Rede de controle	RJ45 para sistemas de rede de controle de terceiros
Número de multi views	1 x 12G-SDI
