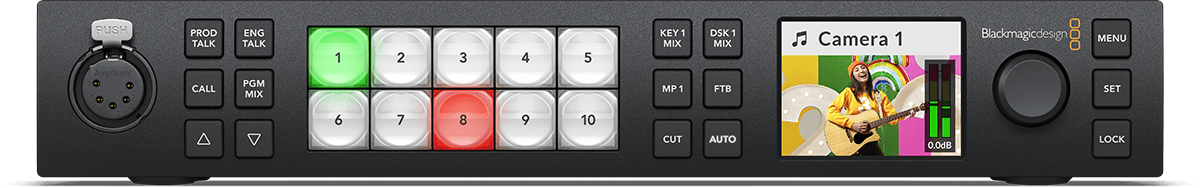

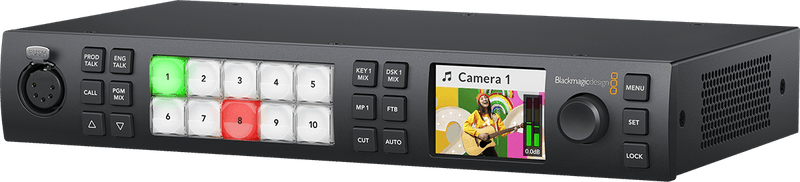

Blackmagic Design ATEM 1 M/E Constellation HD

Um modelo 1 M/E Constellation HD pensado para as centrais modernas

Dentro da família Constellation HD, o ATEM 1 M/E Constellation HD se posiciona como uma solução compacta orientada para SDI, capaz de trazer uma lógica "broadcast" em um formato 1U (largura 2/3 rack). Encontramos a ergonomia ATEM e fundamentos indispensáveis em produção ao vivo, com uma abordagem muito atual: conversões integradas em cada entrada, saída USB-C em modo "webcam", suporte a talkback e mix-minus, sem esquecer um gerador interno de timecode para agilizar os fluxos de trabalho de captação. O resultado: um switcher de vídeo que se integra tanto em uma central fixa quanto em uma maleta de produção de eventos.

Para estúdios multicâmera, streaming profissional e eventos

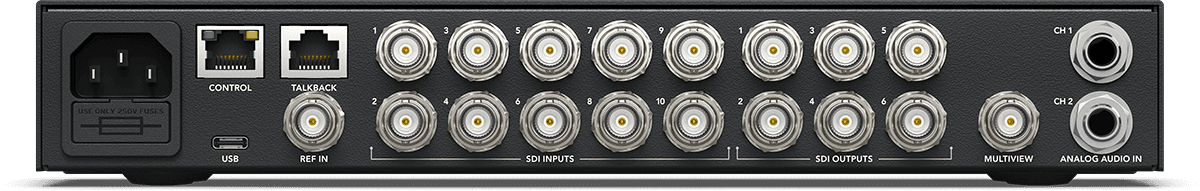

Este misturador de vídeo é destinado a equipes que precisam gerenciar uma transmissão ao vivo confiável, clara e rápida de operar: captações corporativas, estúdios de treinamento, e-sports, conferências, locais de culto, eventos cênicos ou estúdios de streaming. As 10 entradas SDI facilitam a gestão de várias câmeras e leitores, enquanto as 6 saídas SDI (configuráveis em AUX, programa ou pré-visualização conforme suas necessidades) simplificam a distribuição para telas de sala, gravadores, um muro de LED, retorno de estúdio ou sistema de monitoramento. Graças à conexão Ethernet, o controle pode ser feito via software, via painel de hardware opcional, e integrar-se a uma infraestrutura de rede de estúdio.

Ferramentas de realização projetadas para produção ao vivo

Conversões integradas e sincronização: menos equipamentos, mais tranquilidade

No campo, a diversidade de fontes é a regra: câmeras configuradas de forma diferente, computadores, links RF, centrais convidadas. O ATEM 1 M/E Constellation HD destaca-se por sua capacidade de re-sincronizar e converter cada entrada, o que permite garantir a transmissão ao vivo, economizar tempo na montagem da central e limitar a multiplicação de acessórios. Esta filosofia "tudo integrado" constitui uma verdadeira vantagem frente a configurações mais básicas que exigem uma cadeia de conversão e genlock externa.

Grafismo, keying e transições: um resultado mais "antenado"

Para passar de um simples switch para uma realização mais qualitativa, este modelo incorpora 4 chroma keyers avançados, um DVE e uma transição stinger. Você pode construir grafismos dinâmicos, chroma key mais limpos, picture-in-picture e transições mais elaboradas, tudo em tempo real. Os 2 leitores multimídia (fill e key) facilitam a inserção de logos, vinhetas, jingles e clipes, para uma identidade visual coerente em toda a produção.

Áudio de 28 canais e latência controlada para os retornos

O mixer de áudio 28 canais oferece uma abordagem completa para um som limpo na transmissão, com equalização paramétrica de 6 bandas e tratamentos de dinâmica (expansor, gate, compressor, limitador). A latência de processamento anunciada inferior a 10 linhas favorece cortes nítidos e retornos mais precisos, especialmente quando a central deve gerenciar simultaneamente imagem, áudio e retornos de estúdio.

USB-C "webcam": uma ponte direta para o computador

Para streaming, a integração é simples: a saída USB-C funciona como uma fonte "webcam", o que permite enviar o programa para um computador sem placa de captura adicional, em 720p ou 1080p conforme a cadência do programa. É uma grande vantagem para fluxos de trabalho leves (videoconferência, streaming via software) mantendo uma cadeia SDI profissional do lado das câmeras.

Especificações técnicas

Categoria	TM_CategorieMelangeur001	Opção para aumentar o número de saídas	Sim
Formato de vídeo	TM_FormatVideoMelangeur005	Opção para aumentar o número de entradas	Sim
Número de ecrãs	1.0000	Peso	1.87 kg
Saídas	TM_EntreesMelangeur015, TM_SortiesMelangeur016	Dimensões (mm)	280 x 176 x 44
Entradas	TM_EntreesMelangeur010, TM_EntreesMelangeur011, TM_EntreesMelangeur014

Número total de entradas de vídeo	10	Saída webcam	1 x USB-C suportando 720p ou 1080p na taxa de quadros PGM
Número total de saídas de vídeo	6	Número de Multi Views	1 x 3G-SDI
Taxas SDI	1.5G, 3G	Conexão para painel de controle	Ethernet (ligação direta painel/chassi ou via rede)
Número total de entradas de áudio	2 x jack balanceado 1/4 de polegada, 1 x rede de comandos XLR 5 pinos	Gerador interno de timecode	sim
Número total de saídas de áudio	1 x rede de comandos XLR 5 pinos	Rede de comandos	RJ45 para sistemas terceiros
Entradas de áudio SDI	8 canais de áudio embutido em todas as entradas SDI	Saída tally	integrada aos GPI e Tally Interface Blackmagic Design via Ethernet (vendida separadamente)
Saídas de áudio SDI	16 canais de áudio embutido em todas as saídas SDI	Ethernet	10/100/1000 BASE-T
Conexões de timecode	nenhuma	Interface computador	1 x USB-C (USB 2.0)
Entrada de referência	Tri-Sync ou Black Burst	Normas SD	nenhuma
Sincronização das entradas de vídeo	nas 10 entradas	Normas HD	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
Conversores de taxa de quadros e formato	nas 10 entradas	Conformidade SDI	SMPTE 292M, 296M, 424M, 425M níveis A e B
Saídas AUX SDI	qualquer uma das 6 saídas SDI	Amostragem de vídeo	4:2:2
Saídas de pré-visualização SDI	qualquer uma das 6 saídas SDI	Precisão de cores	10 bits
Saídas de programa SDI	qualquer uma das 6 saídas SDI	Espaço de cor	REC 709
Saída de programa SDI down-convertida	nenhuma	Comutação automática SDI	detecção entre 1.5G-SDI e 3G-SDI níveis A e B
