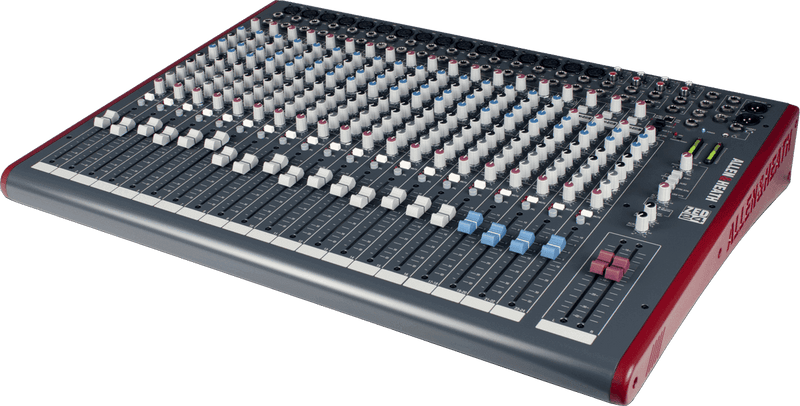

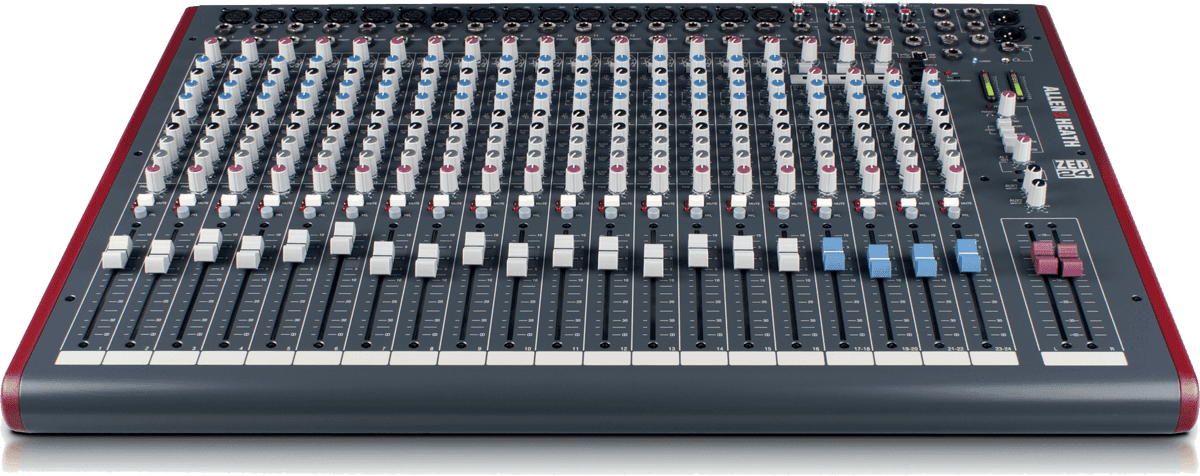

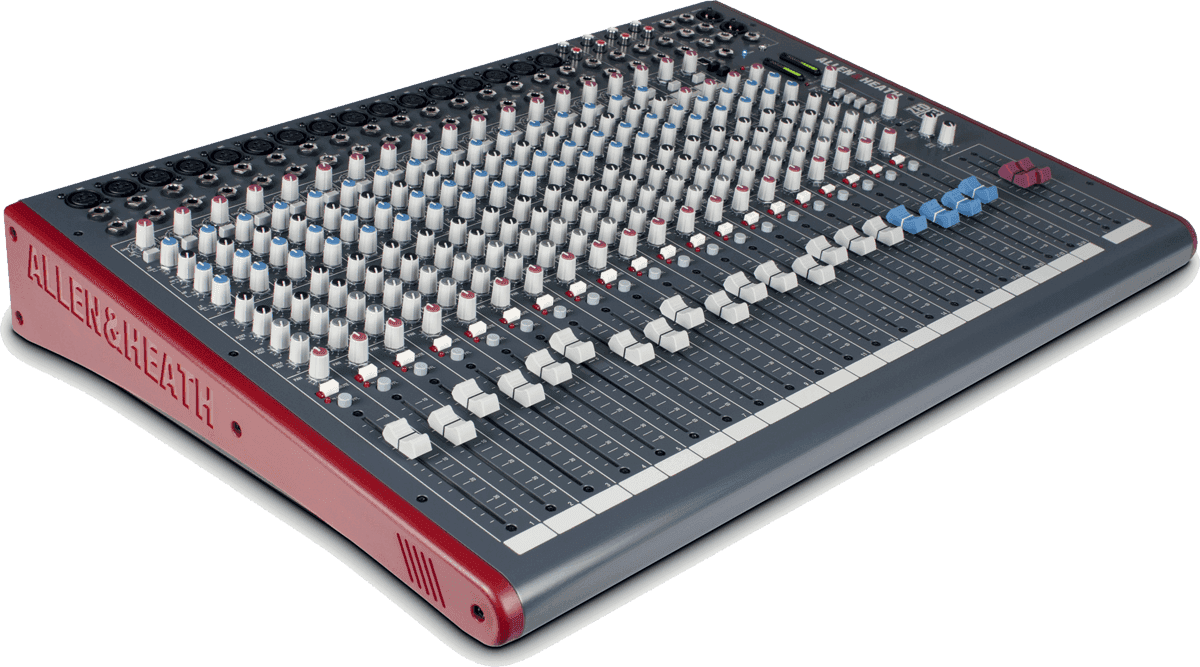

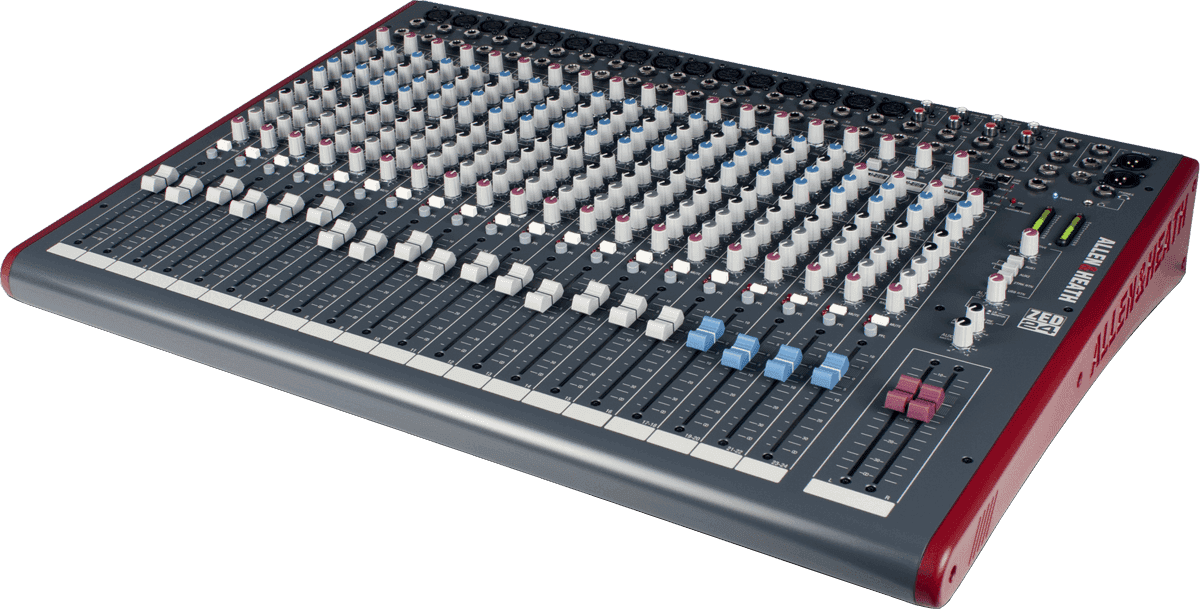

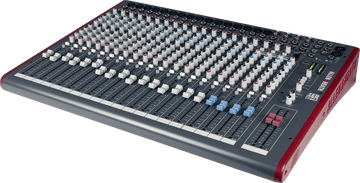

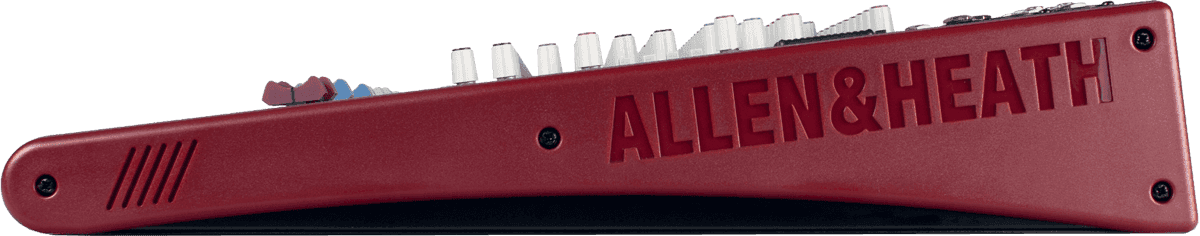

Allen & Heath ZED-24

Uma arquitetura "grande mesa" pensada para configurações exigentes

Com seus 16 canais mono equipados com equalizador de 3 bandas, incluindo uma seção semi-paramétrica, esta mesa se posiciona como um centro de mixagem versátil para bandas, locais de culto, associações, prestadores de serviços e estúdios que desejam uma superfície de controle confortável. A abordagem combina conectividade completa (inserções, auxiliares, retornos) e ergonomia orientada para mixagem ao vivo, mantendo a portabilidade.

Para quem e para quais usos?

Esta mesa de mixagem é ideal se você precisa gerenciar vários microfones (voz, bateria, metais, captação ambiente) mantendo entradas estéreo para teclados, players, módulos ou retornos de PC. Os 4 auxiliares facilitam a criação de mixes de retorno independentes (Aux 1/2) e o envio para processamentos (Aux 3/4), enquanto o USB permite gravar rapidamente um show, um ensaio ou uma captação estéreo, sem interface de áudio externa.

Funcionalidades chave: controle, equalização e roteamento

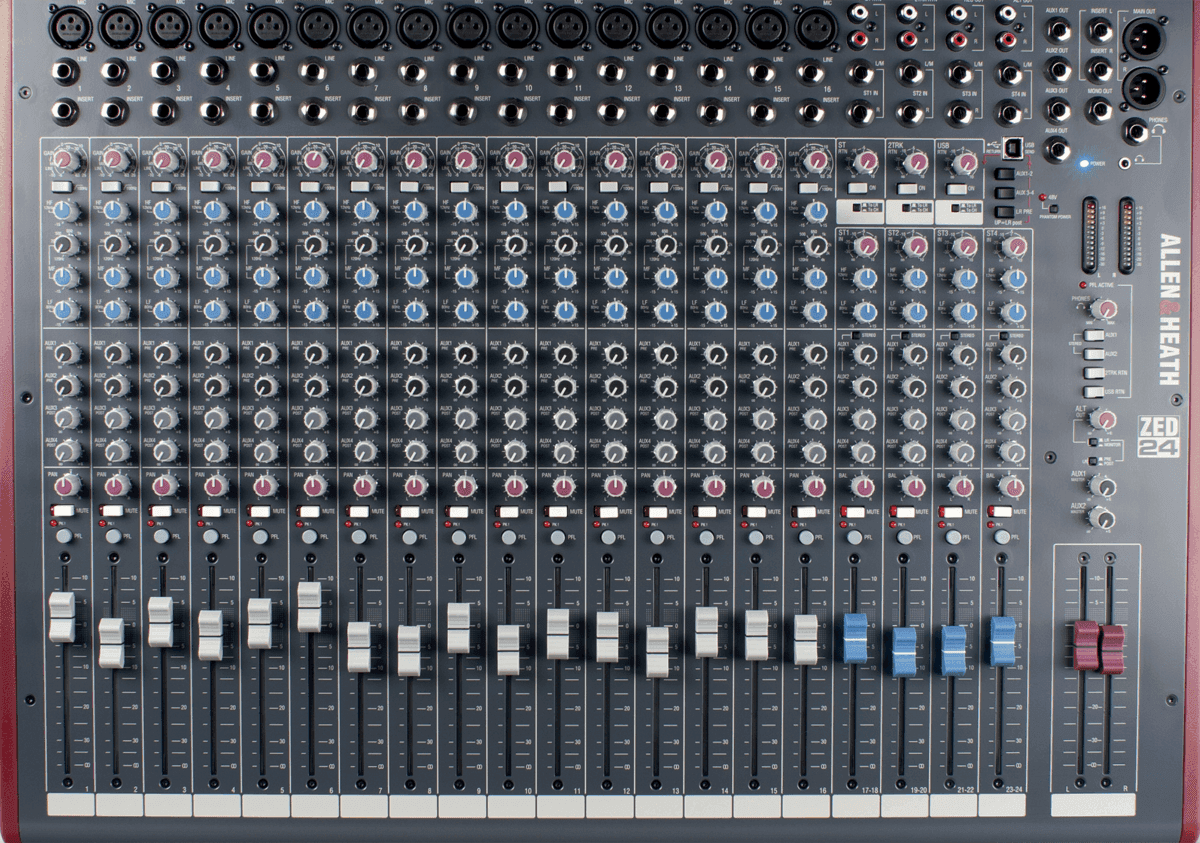

Canais mono: do ganho à dinâmica da mixagem

Os 16 canais mono oferecem entrada de microfone balanceada em XLR e entrada de linha em Jack 6,35 mm, com inserção em Jack 6,35 mm para integrar facilmente um compressor, gate ou equalizador externo. O ganho ajustável, filtro passa-altas e equalizador de 3 bandas (com 1 banda semi-paramétrica) ajudam a limpar os graves, atenuar uma frequência incômoda ou destacar um instrumento. Cada canal também possui panorâmica, Mute, PFL e indicador de saturação para garantir a segurança dos ajustes.

Canais estéreo: teclados, players e retornos com simplicidade

As 4 entradas de linha estéreo assimétricas (um conector Jack por canal) são projetadas para receber fontes estéreo como teclados, caixas de ritmos, players ou retornos de interface. O ganho ajustável e equalizador de 2 bandas fixas permitem um ajuste rápido, enquanto o balanço e os faders ALPS de 100 mm oferecem um posicionamento claro na mixagem. Os Aux 1/2 são pré-fader e podem ser usados em 2 mono ou 1 estéreo conforme sua organização de palco.

Auxiliares, retornos de efeitos e USB: uma mesa que se adapta

As 4 saídas auxiliares abrem verdadeiras possibilidades: retornos para músicos, envio para efeitos ou saída específica para transmissão secundária. O 4º auxiliar é orientado para efeitos internos (sem saída física), prático para manter um roteamento limpo. Os 2 retornos de efeitos estéreo, com nível ajustável e atribuição, facilitam a integração de um multi-efeitos externo ou retorno de processador, com roteamento para canais estéreo ou diretamente para o bus principal.

A porta USB adiciona uma camada de flexibilidade: você escolhe a fonte enviada ao PC (bus L/R ou Aux 1/2 ou Aux 3/4) e decide para onde retorna o áudio USB (para L/R ou para o canal estéreo nº 3). É uma solução simples para gravar uma frente de palco, transmitir uma música de espera ou recuperar um playback de um computador.

Especificações técnicas

Insert	Sim	Número de pré-amplificadores de microfone	16
Número de faders	22	Gravação	USB
Número de canais	24	Número de envios auxiliares	4
Alimentação phantom	Sim	Entradas de microfone	16 x XLR
Bluetooth	Não	Entradas de linha	16 x jack, entrees_ligne_4_stereo
EQ	eq_3_bandes_avec_mediums_semi_parametriques	Entradas (outras)	USB, entrees_autres_inserts_jack_sur_chaque_entree_mono, 2 x phono
Faders motorizados	Não	Saídas principais	mono jack, 2 x XLR
Filtros	a_filtre3402	Saídas (outras)	MIX_sortie_autre_casque_jack_stereo, MIX_sortie_autre_casque_minijack_stereo, MIX_sortie_autres_4_x_auxiliaires_jack, mixeur_table_home_studio_sorties_enregistrement_rca, alternative (Rca), sorties_autres_2_pistes_rca
Modo PFL/AFL	Sim	cor	Cinza
Instalável em rack	Não	Visor	LED
Categoria	MIX_categorie1726	Peso	11.5 kg
Curso do fader	100 mm	Dimensões (mm)	645 x 465 x 95

Entradas	microfones balanceados em XLR / linha em Jack 6,35 mm	Balanço	sim
Inserção	Jack 6,35 mm	Retornos	2 retornos de efeitos estéreo
Ajustes	ganho ajustável, filtro passa-altas	Atribuição	para canais estéreo nº 1, nº 2 ou bus L/R
Equalização	3 bandas, incluindo 1 semi-paramétrica	Saídas auxiliares	4 saídas em Jack assimétrico
Auxiliares	4 saídas (Aux 1 e 2 pré-fader, Aux 3 e 4 pós-fader)	Nível ajustável	Aux 1 e Aux 2
Panorâmica	sim	Saída geral	estéreo em 2 XLR balanceados com inserção
Fader	ALPS 100 mm	Soma mono	sim, com saída em Jack assimétrico
Controles	Mute, PFL	Faders master	100 mm
Indicação	indicador de saturação	Medidores	bargraph de 12 segmentos
