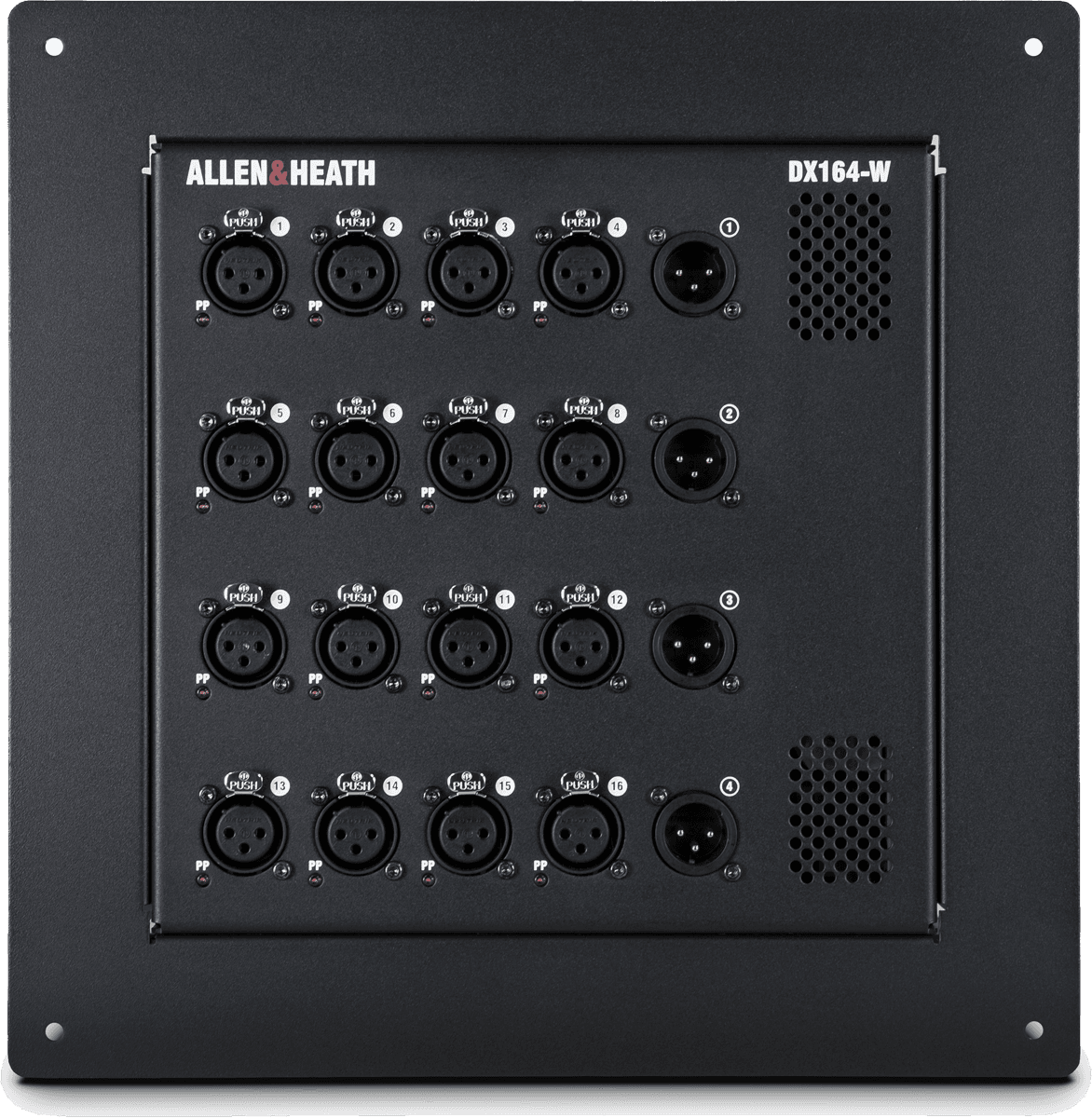

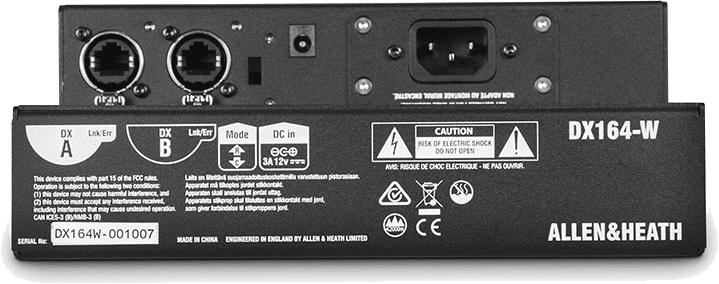

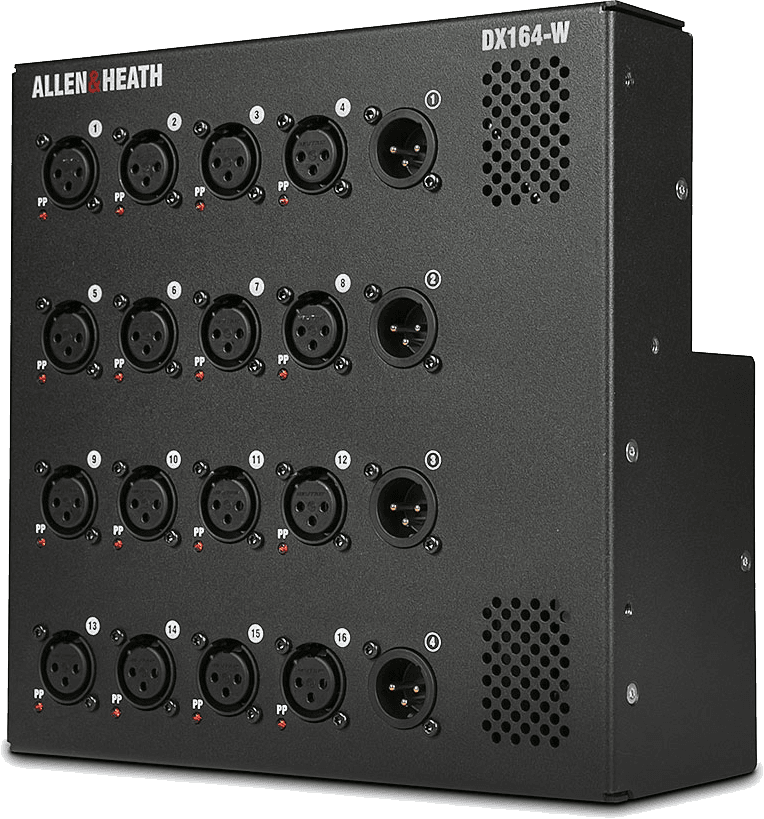

Allen & Heath DX164-W

Um expansor pensado para instalação e palco, no espírito dos sistemas dLive e SQ

O DX164-W foi concebido para responder a uma necessidade simples e muito concreta: dispor de E/S de áudio onde realmente se encontram as fontes e os destinos, sem ter que puxar longas linhas analógicas até a consola. Numa configuração dLive ou SQ, ele se apresenta como uma solução prática de extensão, particularmente adequada para instalações fixas (salas, locais de culto, teatros, auditórios) e palcos que necessitam de pontos de conexão limpos e acessíveis. Seu design de "caixa de parede" facilita a integração na arquitetura de um local, mantendo uma lógica de fluxo de trabalho próxima à de um stagebox.

Para quem é o DX164-W e em quais usos ele se destaca?

Esta caixa de parede destina-se a usuários que desejam remotar as entradas de microfone o mais próximo possível dos músicos, intervenientes ou atores, mantendo uma fiação controlada e uma instalação mais discreta. Também é muito adequada para apresentações onde se precisa de saídas de linha XLR em um local específico: envio para caixas de zona, alimentação de um sistema de retornos, distribuição para uma régie auxiliar ou conexão de equipamentos situados fora do alcance imediato da consola.

Em ambiente de palco, oferece um verdadeiro conforto operacional: as conexões permanecem acessíveis, as ligações são mais rápidas e a organização do palco ganha em clareza. Em instalação fixa, permite criar um ponto de E/S limpo, robusto e integrado, mantendo uma lógica de patch simples para as equipes técnicas.

Funcionalidades chave: pré-amplificadores de microfone, indicadores de alimentação phantom e saídas de linha

16 entradas de microfone com pré-amplificação integrada

O DX164-W incorpora 16 pré-amplificadores de microfone, tornando-o particularmente relevante para gerir conjuntos completos (bateria, voz, púlpitos, microfones de ambiente) ou para centralizar vários pontos de microfone numa mesma zona. Remotar a pré-amplificação o mais próximo possível das fontes permite estruturar um sistema de sonorização de forma mais limpa, com uma implantação otimizada das conexões no palco ou numa sala.

Indicadores LED independentes de alimentação phantom

Cada canal dispõe de indicadores LED independentes de alimentação phantom. Este detalhe faz uma verdadeira diferença no dia a dia: oferece um controle visual imediato do estado da alimentação phantom, útil durante as trocas de palco, gestão de microfones estáticos ou simplesmente para assegurar as ligações e evitar erros em condições reais.

4 saídas de linha XLR para seus envios de zona e retornos

Com 4 saídas de linha XLR, o DX164-W permite implantar saídas no local mais lógico para o seu sistema. Pode assim alimentar retornos, amplificações locais ou destinos distantes sem multiplicar caixas intermediárias. É um formato eficiente para criar pontos de saída limpos e adaptados às restrições de um local.

Design orientado para integração: montagem em parede ou instalação embutida no palco

O design do expansor permite uma montagem em parede ou uma instalação embutida no palco. Esta versatilidade facilita a implementação tanto em contexto arquitetônico (integração numa parede, nicho técnico, sala técnica) como em contexto de evento ou palco onde se desejam conexões discretas, protegidas e rapidamente acessíveis.

Especificações técnicas

Categoria	caixa de parede de extensão de Entradas/Saídas remotas	Tipo	pré-amplificadores de microfone
Compatibilidade	console Allen & Heath dLive ou SQ	Indicação de alimentação phantom	indicadores LED independentes
Design	montagem em parede ou instalação embutida no palco	Número de saídas	4
Número de entradas	16	Conectores	XLR
