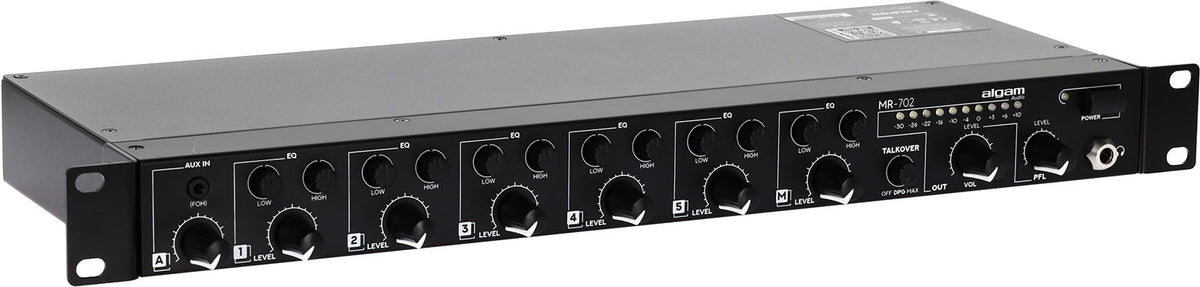

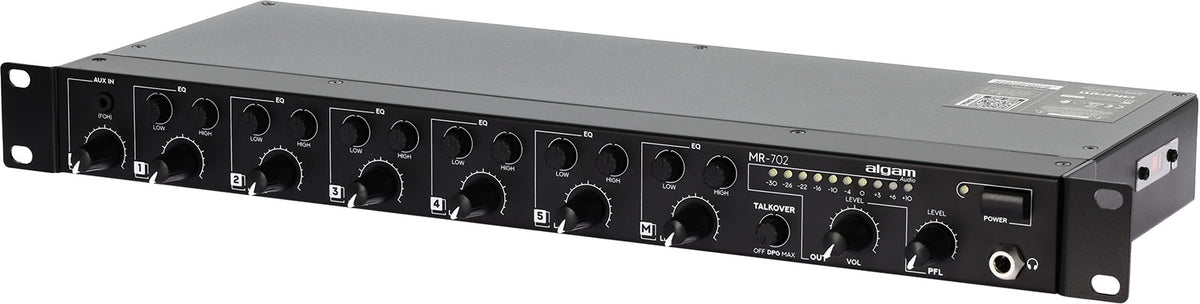

Algam Audio MR 702 - rack mountable 7-channel mixer

Um mixer 1U orientado para instalação: no centro de uma transmissão clara e controlada

O MR-702 foi concebido como um mixer de áudio rackável destinado a ambientes onde a confiabilidade, a clareza dos ajustes e o gerenciamento de prioridades são essenciais. Sua filosofia é simples: centralizar várias fontes (microfones, players, saída de console, música ambiente) em um chassi 1U pronto para integração, mantendo um controle preciso sobre os níveis e a hierarquia dos sinais. Em uma sala de conferência, espaço para eventos, local de culto ou instalação corporativa, ele se insere naturalmente entre as fontes e a amplificação para garantir uma transmissão constante e segura.

Para quem é o MR-702: conferências, anúncios e sonorização de eventos

O MR-702 é direcionado a profissionais de áudio e integradores que precisam de uma mixagem confiável sem complexidade desnecessária. Os canais 1 a 5 permitem gerenciar microfones (palestrantes, púlpitos) ou fontes de linha (players, receptores HF, saídas auxiliares), enquanto o canal A facilita a conexão de um console de mixagem ou uma fonte balanceada dedicada. O canal M, microfone prioritário, atende às necessidades típicas de uma instalação onde a fala deve permanecer inteligível: anúncios, animação, moderação, mensagens ao público, sem precisar cortar manualmente a música.

Funcionalidades principais: conectividade versátil, prioridades e controle frontal

Canais 1 a 5: microfone ou linha, com ajustes completos

Os canais 1 a 5 oferecem uma abordagem muito prática para instalação: cada um dispõe de uma entrada de microfone Jack 6.35mm TRS balanceada, comutável para uma entrada de linha RCA assimétrica. Essa dupla conectividade permite adaptar rapidamente o MR-702 à realidade do local (microfones com fio, saídas de players, conexões de sistemas existentes). Cada canal possui controle individual de ganho, ajuste de nível e uma equalização de 2 bandas para ajustar a clareza e o equilíbrio tonal conforme a sala e as vozes.

Canal A (FoH): uma entrada pensada para console e fontes balanceadas

O canal A foi projetado para receber uma fonte "mestre" como um console de mixagem (FoH) ou qualquer fonte balanceada. Ele dispõe de duas entradas Jack 6.35mm TRS balanceadas na parte traseira, complementadas por uma entrada minijack 3,5 mm com comutação automática ao conectar uma fonte. Resultado: você pode alternar facilmente entre uma conexão instalada e uma fonte pontual (computador, player portátil) sem manipulações complexas, mantendo um controle de nível dedicado.

Canal M: talkover parametrizável para que a voz sempre seja ouvida

O canal M (Microfone Prioritário) é a ferramenta ideal para anúncios. Seu talkover permite reduzir automaticamente o nível dos outros canais durante uma fala, para melhorar a inteligibilidade sem "cortar" abruptamente a transmissão. O ajuste de atenuação e o limiar de acionamento oferecem uma adaptação fina: um anúncio discreto em um restaurante não exige a mesma profundidade de atenuação que uma mensagem de segurança durante um evento.

Entrada de emergência e opções avançadas: uma arquitetura orientada para segurança e controle

O MR-702 integra uma entrada de emergência (Emergency) no formato Euroblock: ao detectar um sinal nessa entrada, a saída principal desativa todas as outras fontes para transmitir prioritariamente a mensagem de emergência. Uma função particularmente relevante em instalações onde se deve garantir a audibilidade de anúncios prioritários. Para ir além, alguns ajustes avançados são acessíveis via jumpers na placa PCB, incluindo a ativação da alimentação phantom nos canais de microfone e o gerenciamento do mute dos microfones durante um sinal de emergência.

Saídas, monitoramento e limitação: um mix pronto para ser transmitido

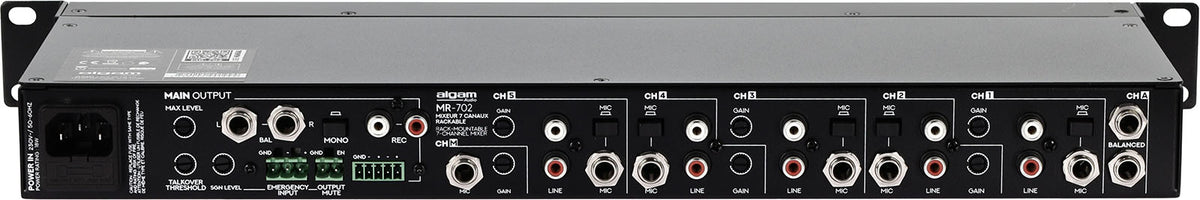

A saída principal está disponível em Jack 6.35mm TRS balanceado e em Euroblock, com controle de volume geral e ajuste de nível máximo de saída (limitador). Uma saída de gravação RCA permite capturar facilmente o mix para captação ou arquivamento. Para controle de fones, há uma saída Jack 6.35mm com nível PFL, acompanhada de um indicador de 10 LEDs para visualizar o nível da saída principal (antes da possível ação do limitador). Finalmente, um interruptor Mono permite somar a saída principal em mono conforme as restrições de transmissão.

Especificações técnicas

Número de canais	7	Número de pré-amplificadores de microfone	6
Alimentação phantom	Sim	Gravação	Rca
Instalável em rack	Sim	cor	Preto
Unidade de rack	1	Peso	2.3 kg
Categoria	MIX_categorie1729	Dimensões (mm)	483 x 44,5 x 152

Canais 1 a 5	entrada de microfone Jack 6.35mm TRS balanceada e entrada de linha RCA assimétrica comutáveis	Entrada de emergência (Emergency) no formato Euroblock	desativa a transmissão de todas as fontes pela saída principal ao detectar sinal nessa entrada, transmitindo a mensagem de emergência
Controles dos canais 1 a 5	ganho, comutador microfone/linha, nível, equalização de 2 bandas	Output Mute	corte da saída principal por curto-circuito dos contatos
Canal A (FoH)	2 entradas Jack 6.35mm TRS balanceadas e 1 entrada minijack 3,5 mm com comutação automática ao conectar uma fonte	Ajustes avançados via jumpers na PCB	alimentação phantom dos microfones dos canais 1 a 5
Controles do canal A	nível	Saídas principais	2 Jack 6.35mm TRS balanceados e um Euroblock
Canal M (Microfone Prioritário)	entrada de microfone Jack 6.35mm TRS balanceada	Controles das saídas principais	volume geral, nível máximo de saída, interruptor Mono para somar a saída principal em mono
Controles do canal M	ganho, controle de atenuação do talkover, limiar do talkover	Indicador de nível da saída principal (antes da possível ação do limitador)	10 LEDs
Talkover no canal M	reduz automaticamente o nível da música durante um anúncio no microfone
