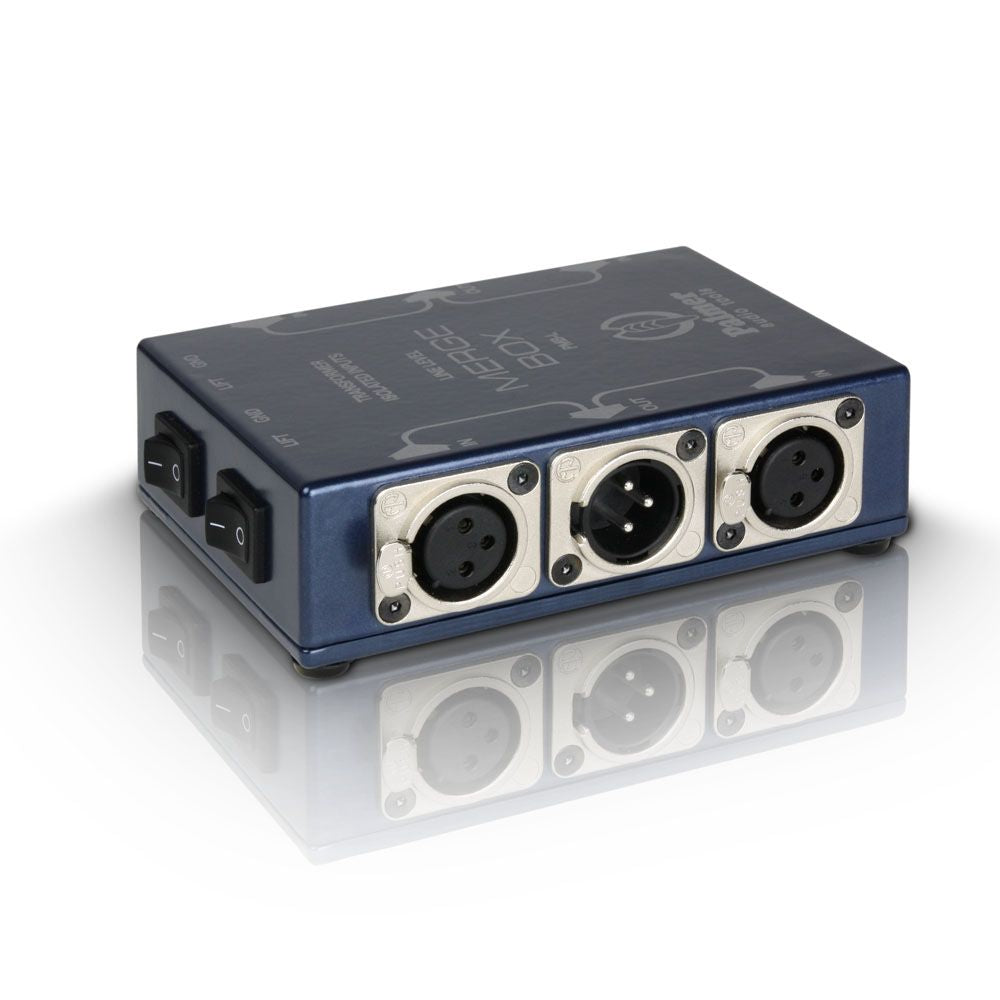

Palmer PMB-L Caixa de mistura

Um clássico da soma passiva: quando a simplicidade faz a diferença

O PMB-L pertence à família das caixas de mixagem passiva (também chamadas combinadores ou somadores) destinadas a sinais de linha. A ideia é simples: somar sinais de forma limpa, sem estágio ativo, graças a uma matriz de resistores. Essa abordagem, comprovada em sonorização, broadcast e instalações fixas, conquista pela sua robustez e previsibilidade: sem ganho para ajustar, sem risco ligado à alimentação, e comportamento estável ao longo do tempo.

Com seus dois canais, o PMB-L se posiciona como uma ferramenta versátil para configurações onde é necessário agrupar ou redirecionar linhas de áudio sem complicar a cadeia. Ele atende às necessidades típicas dos técnicos que buscam uma solução confiável, compacta e rápida de implementar, mantendo uma ligação simétrica na saída.

Para quem é o PMB-L e em quais casos usá-lo?

O PMB-L é destinado a usuários que manipulam sinais de linha em ambiente profissional: engenheiros de som, prestadores de serviço ao vivo, técnicos, estúdios, teatros, locais de culto e integradores. É especialmente relevante quando várias fontes devem alimentar um destino comum, sem passar por um mixer adicional ou sem ocupar entradas disponíveis em uma mesa de som.

Exemplos típicos de uso: agrupar duas mesas de mixagem (por exemplo, uma mesa frontal e uma mesa de retorno) para um estágio final, realizar uma soma mono a partir de um sinal estéreo, ou combinar saídas de linha em uma cadeia de transmissão onde se privilegia simplicidade e segurança. Nesses cenários, o design passivo ajuda a limitar pontos de falha, mantendo uma fiação limpa e padronizada em XLR.

Funcionalidades chave: mixagem passiva, simetria e isolamento galvânico

Matriz de resistores: uma mixagem passiva limpa e previsível

Cada canal do PMB-L oferece duas entradas XLR/f simétricas cujos sinais são somados para uma saída XLR/m simétrica através de uma matriz de resistores. Essa arquitetura é ideal para soma e combinação de sinais de linha quando se quer evitar qualquer processamento ativo. Nota: como em todo somador passivo, uma atenuação típica é inerente ao princípio, o que também ajuda a preservar margem e limitar interações indesejadas entre fontes.

Isolamento galvânico na entrada superior: mais tranquilidade no campo

A entrada superior é separada galvânicamente por transmissor. Na prática, esse isolamento é uma vantagem sempre que se conectam equipamentos alimentados em circuitos diferentes, ou quando um sistema é sensível a loops de terra. O PMB-L permite assim ocupar a entrada superior transmitindo o sinal de saída de forma simétrica, facilitando uma integração coerente numa cadeia de áudio profissional, especialmente em longas distâncias.

Interruptor de terra: uma resposta simples aos problemas de zumbido

O PMB-L integra um interruptor de terra (ground lift). É um ajuste essencial para se adaptar rapidamente a configurações variadas, especialmente em shows ou instalações evolutivas. Em caso de zumbido ligado à terra, esse interruptor oferece uma solução prática, sem precisar modificar a fiação ou multiplicar adaptadores.

Nível admissível e formato robusto

Com um nível máximo anunciado de +20 dBu (distorção harmônica <0,5% @ 35 Hz), o PMB-L está confortável numa cadeia de linha profissional. Sua caixa de alumínio e formato compacto facilitam o transporte, a instalação em mesa ou a integração em flight-case. É uma ferramenta de "socorro inteligente" que rapidamente se torna indispensável sempre que se gerenciam múltiplas fontes e destinos.

Especificações técnicas

Número de canais	2	Tipo	ACC71_type_boitier
Instalável em rack	Sim	cor	Natural
Categoria	ACC71_categorie620	Consumo de energia em modo nominal (Wh)	0 W

Por canal	2x entradas simétricas XLR/f para 1x saída simétrica XLR/m	Dimensões	110 x 125 x 38 mm
Nível máximo (distorção harmônica <0,5% @ 35 Hz)	+20 dBu	Peso	585 g
Atenuação típica	6 dB
