Definitive Audio AMP UHF

Uma solução pensada para a distribuição de antenas UHF em contexto profissional

No palco, em turnê ou em instalação fixa, os sistemas HF/UHF ganham em confiabilidade quando a antena não está mais "sofrendo" na parte traseira de um rack, mas posicionada estrategicamente e distribuída corretamente para os receptores. O AMP UHF segue essa lógica: centralizar a recepção graças a duas antenas direcionais e encaminhar o sinal RF via uma distribuição A/B para vários receptores. Resultado: uma fiação mais limpa, uma instalação mais coerente e performances mais constantes quando as condições se tornam exigentes (distância, obstáculos, densidade RF).

Para quem e para quais usos?

O AMP UHF é destinado a engenheiros de som, técnicos de palco, prestadores de serviços para eventos e integradores que utilizam vários sistemas de microfones sem fio e desejam garantir a recepção sem multiplicar as antenas em cada receptor. Também é perfeitamente adequado para ambientes onde o rack está distante da área de atuação (estúdios de TV, locais de culto, salas de conferência, palcos com backline denso), pois as antenas podem ser posicionadas no melhor local e conectadas ao sistema através dos cabos fornecidos.

Funcionalidades principais: alcance, distribuição e controle de ganho

Distribuição RF para vários receptores

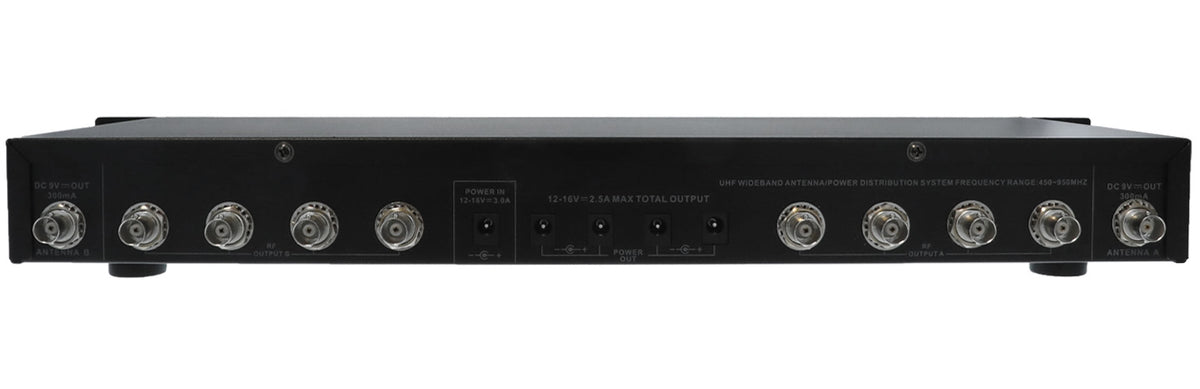

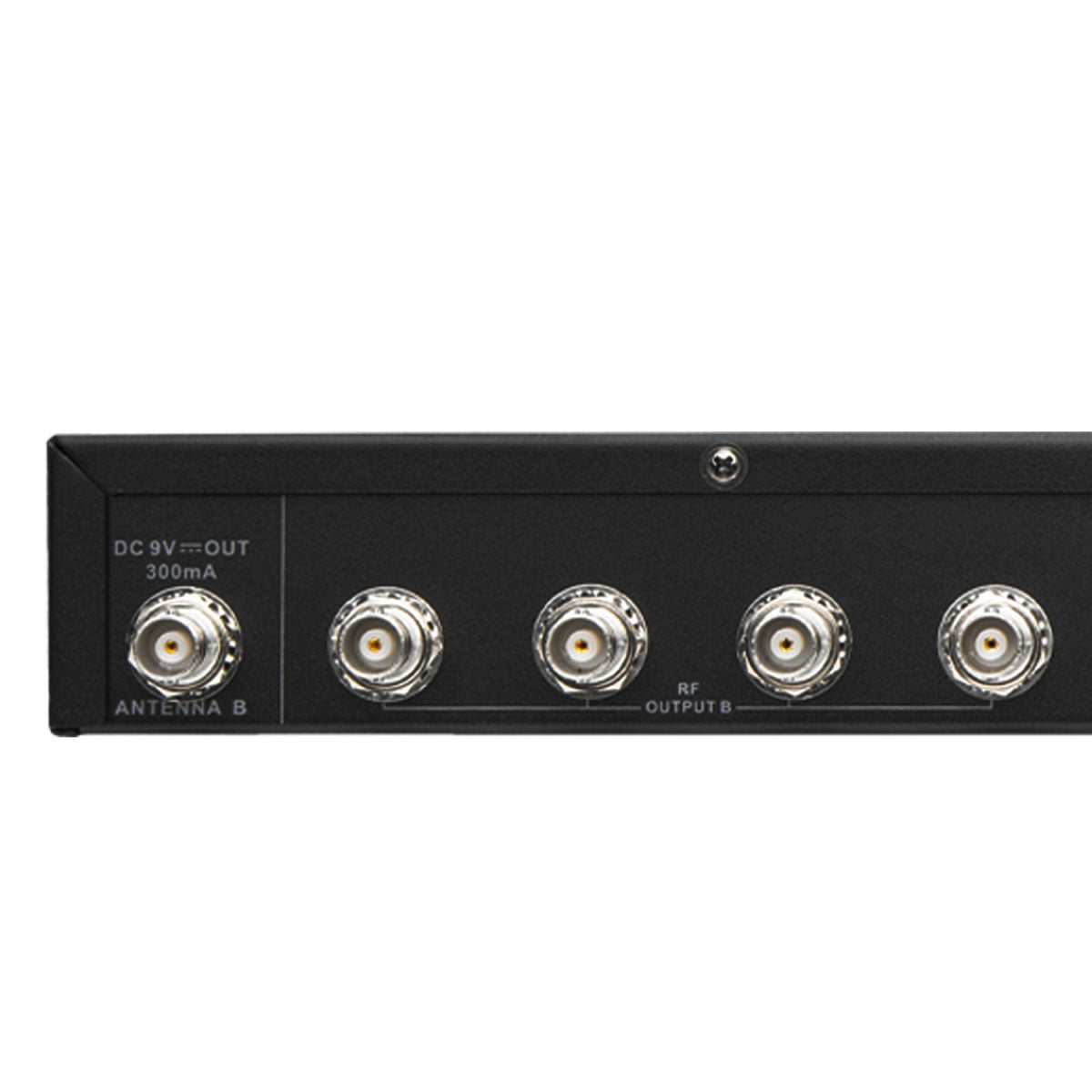

O sistema funciona como um distribuidor de antenas UHF de banda larga : as entradas de antena A e B (BNC) são redistribuídas para 4 saídas RF A e 4 saídas RF B (BNC). Essa arquitetura A/B é especialmente útil para configurações de recepção em diversidade, comuns em receptores sem fio, para limitar cortes e melhorar a continuidade do sinal.

Amplificador integrado para compensar a divisão do sinal

Dividir um sinal RF para várias saídas naturalmente gera perda. O AMP UHF integra um amplificador projetado para compensar as perdas relacionadas à distribuição, a fim de preservar um nível de sinal utilizável em cada receptor conectado, especialmente quando os cabos são longos e o ambiente RF se torna mais complexo.

Antenas direcionais e ajuste de ganho

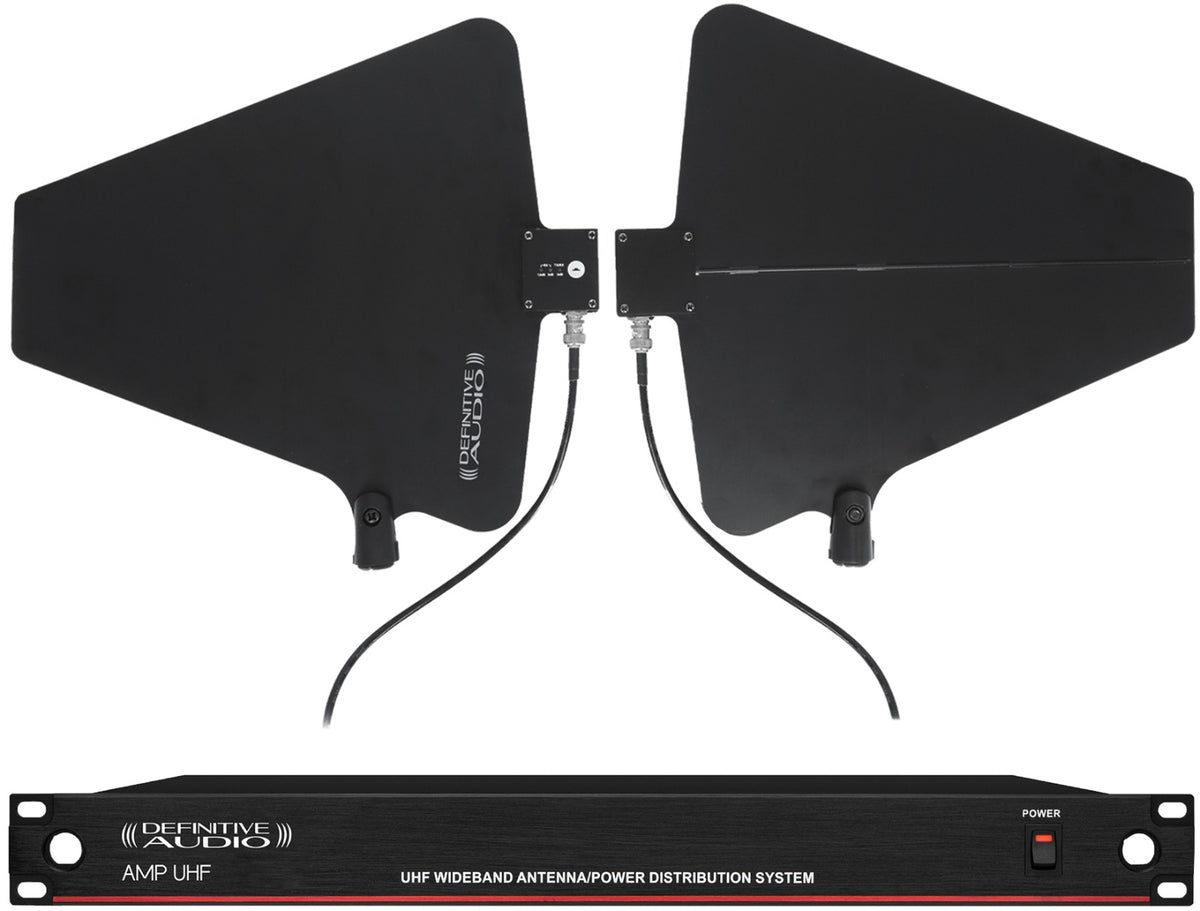

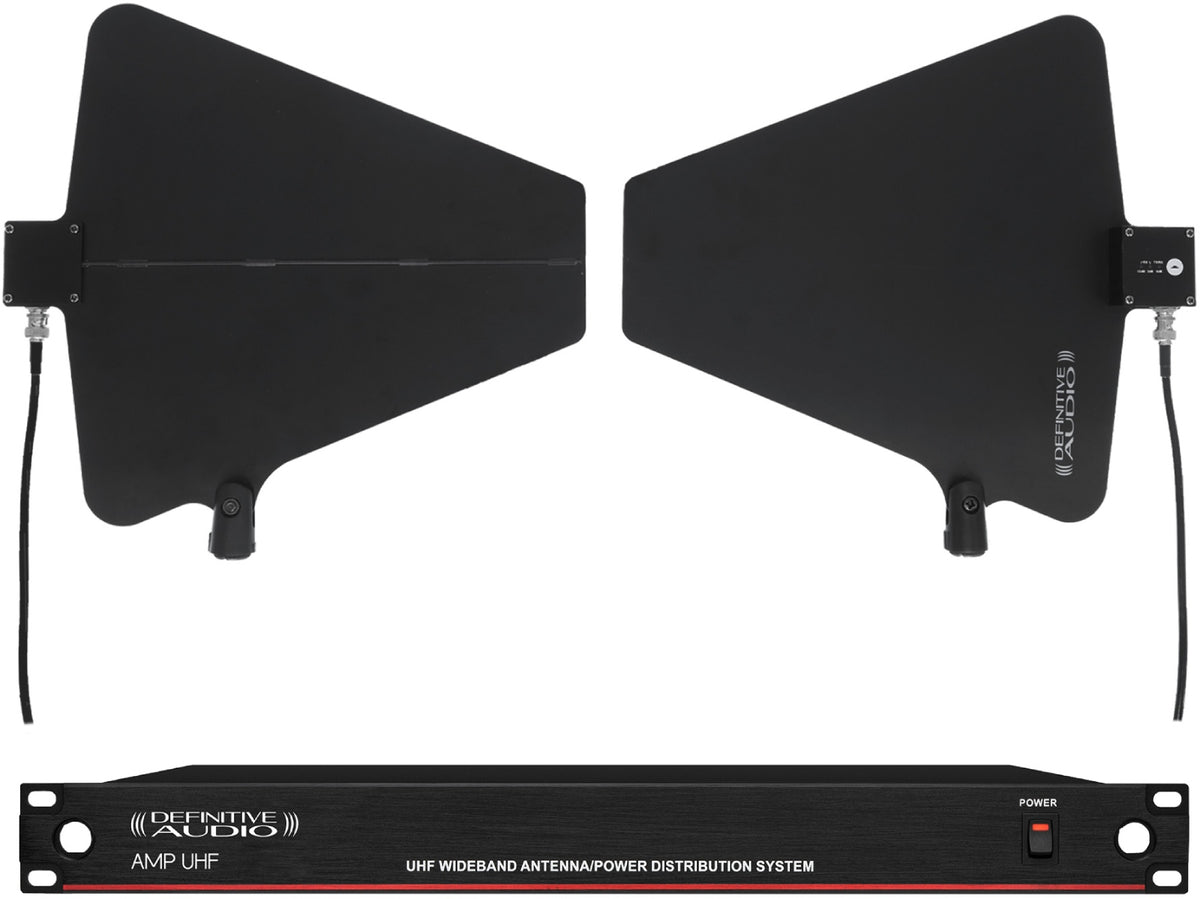

As 2 antenas direcionais fornecidas são projetadas para operar em uma ampla faixa UHF, com uma seleção de ganho (0 dB / 3 dB / 12 dB). Esse ajuste permite adaptar a recepção: reduzir o ganho quando o ambiente está muito carregado ou os transmissores estão próximos, ou aumentá-lo quando a distância e as condições do palco exigem. Com seu ganho de antena de 7,5 dB e uma largura de banda de 500 MHz, oferecem uma base sólida para setups versáteis.

Integração simples em rack e cabeamento fornecido

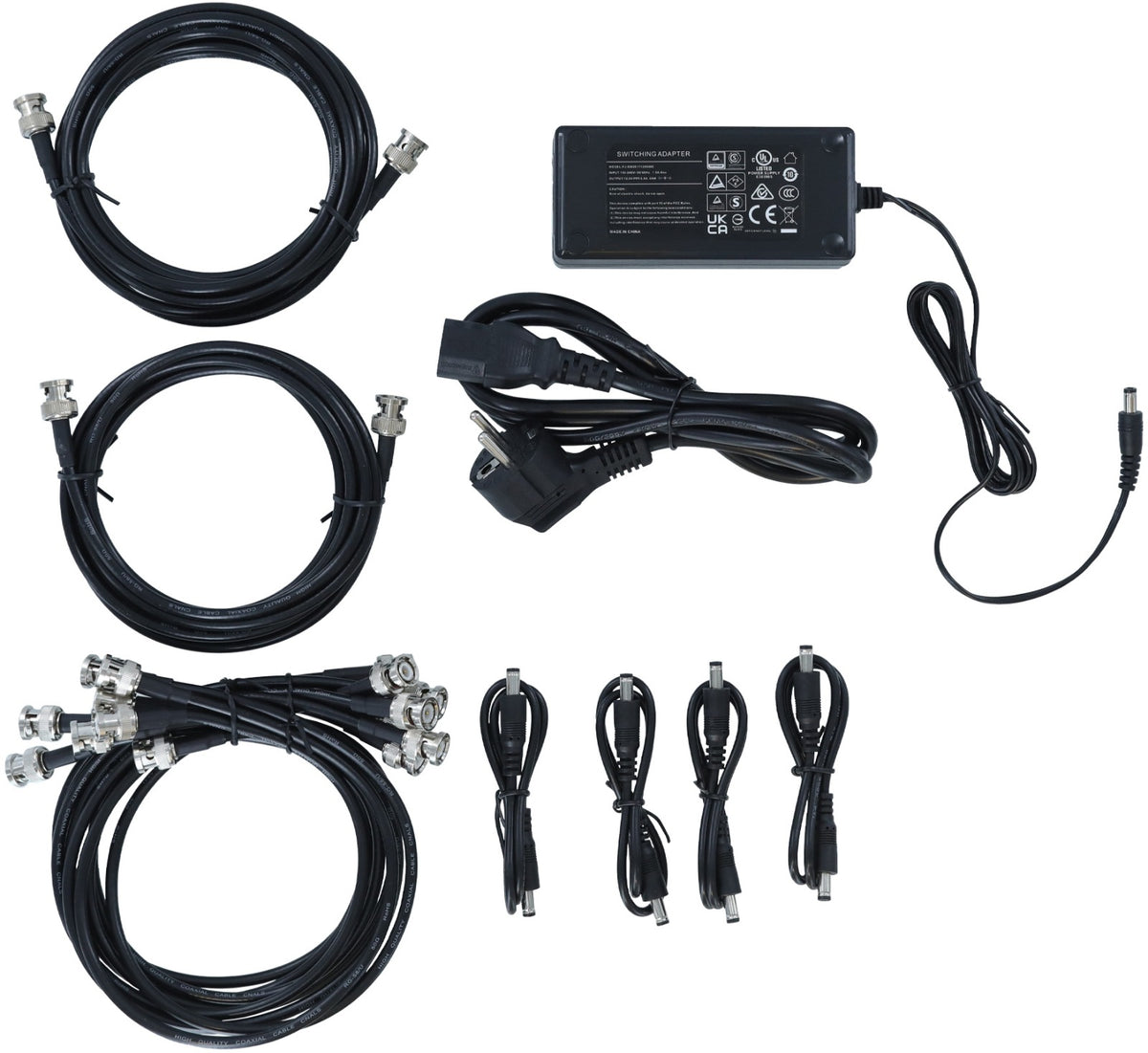

O formato e a fixação em rack 19'' facilitam a integração em flight-case ou baia técnica. Para uma instalação rápida, o conjunto inclui 8 cabos BNC de 0,5 m para conectar as saídas RF aos receptores, bem como 2 cabos de 3 m para ligar as antenas. Os conectores BNC garantem uma conexão confiável, adequada às exigências de campo e às montagens/desmontagens repetidas.

Especificações técnicas

Categoria

EMRE_categorie1371

Faixa de frequências	470 a 960 MHz	Saídas RF B	4 x BNC
Largura de banda	500 MHz	Alimentação	DC 12V
Ganho da antena	7,5 dB	Dimensões da unidade (receptor)	48 x 16,5 x 4,5 cm
Seletor de ganho nas antenas	0 dB (mín) / 3 dB (médio) / 12 dB (máx)	Peso da unidade (receptor)	1,95 kg
Impedância de entrada	50 Ohm	Dimensões da antena (unitária)	34 x 31 x 1 cm
Impedância de saída	50 Ohm	Peso da antena (unitária)	0,35 kg
Conector de antena A e B	BNC	8 cabos BNC fornecidos	0,5 m
Saídas RF A	4 x BNC	2 cabos para conectar as antenas fornecidos	3 m
