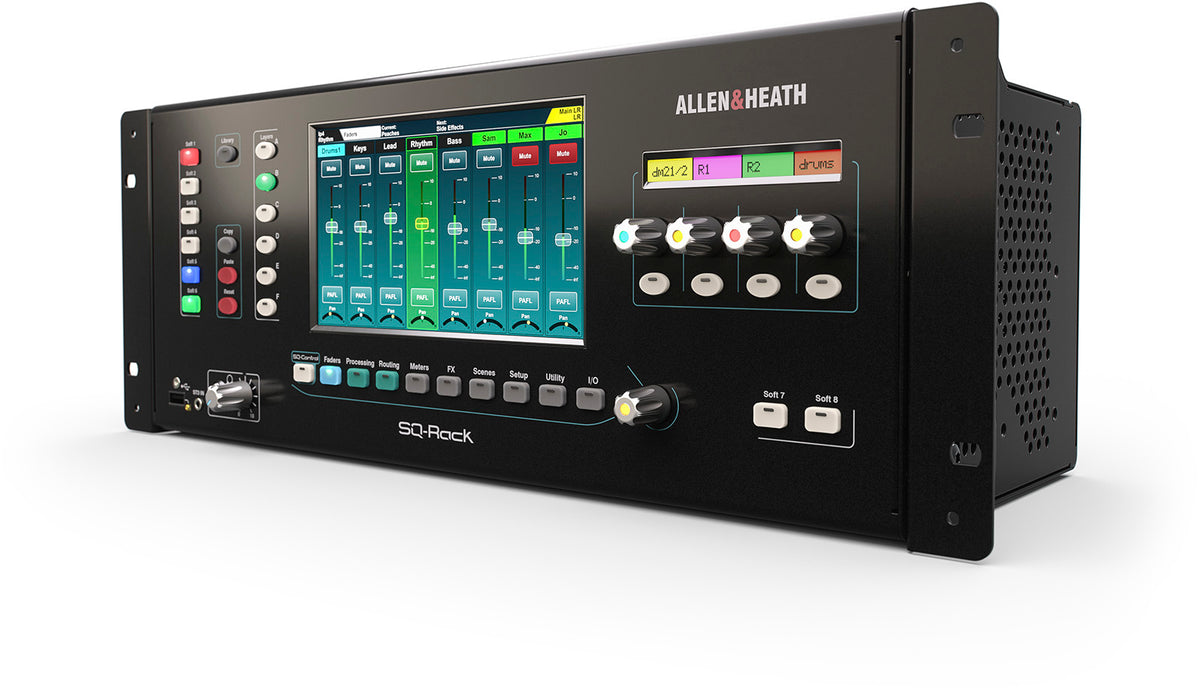

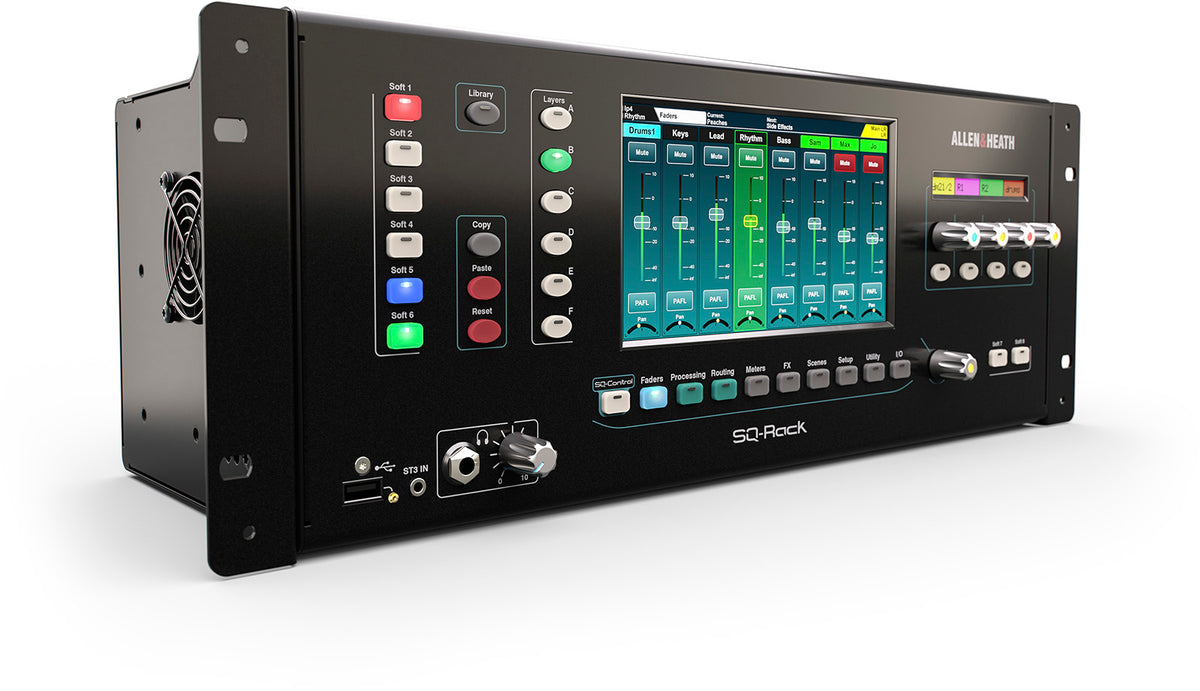

Allen & Heath SQ-RACK

Uma mesa compacta nascida do legado Allen & Heath dLive

A série Allen & Heath SQ insere-se na continuidade das soluções digitais profissionais da marca, retomando tecnologias da gama dLive e integrando-as num formato compacto, robusto e orientado para o terreno. Posicionada como uma referência versátil para configurações modernas, a SQ visa um equilíbrio entre potência de processamento, ergonomia imediata e integração simples em infraestruturas de áudio digitais existentes.

Para que usos e perfis a série SQ é ideal?

Concebidas para engenheiros de som e técnicos exigentes, as mesas SQ respondem às necessidades de prestações live (concertos, turnês, monitores), broadcast e audiovisual, assim como eventos corporativos onde a fiabilidade e rapidez de manuseio são essenciais. A sua arquitetura facilita a gestão de palcos complexos, mantendo-se suficientemente intuitiva para encadear soundchecks, mudanças de cena e ajustes de monitorização com eficácia, mesmo sob pressão de tempo.

Potência, ergonomia e gravação: os pontos fortes que fazem a diferença

Motor XCVI 96 kHz e mixagem reativa

No coração da SQ, o processador FPGA XCVI 96 kHz assegura um processamento em alta definição com latência inferior a 0,7 ms. A mesa oferece 48 canais de processamento de entrada e 36 buses de saída, incluindo 12 mixes estéreo configuráveis, para construir roteamentos precisos tanto para a frente como para os monitores. Esta arquitetura adapta-se tanto a palcos densos como a ambientes onde a clareza e separação das fontes são prioritárias.

Um workflow pensado para profissionais

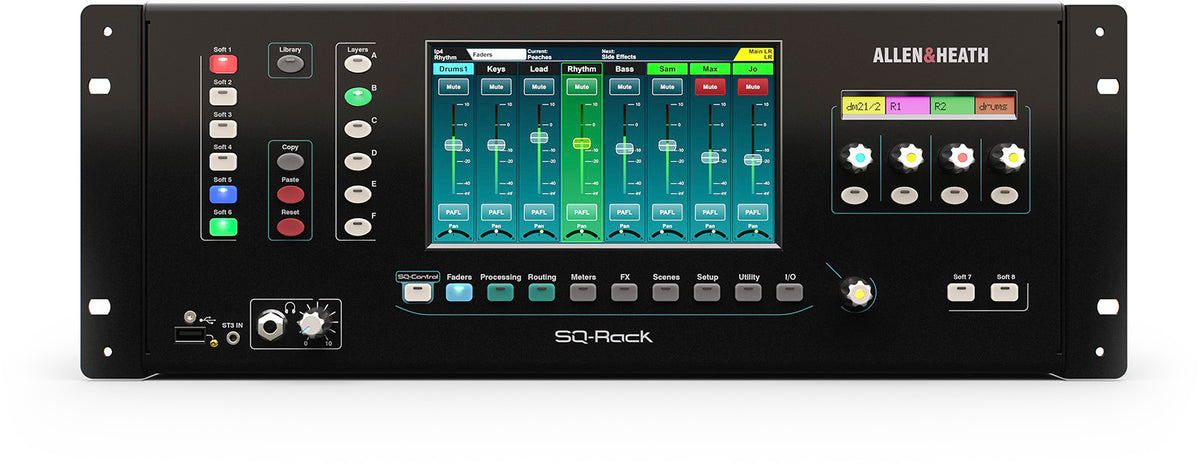

A interface combina um ecrã tátil capacitivo de 7 polegadas e comandos físicos (rotativos retroiluminados, botões atribuíveis) para manter um controlo direto, rápido e fiável. A personalização dos canais (nomes, cores, organização) permite encontrar instantaneamente os pontos de referência, enquanto a função " Channel to All " facilita o acesso a todas as saídas de um canal num só gesto, uma verdadeira poupança de tempo em live e ensaios.

Monitorização in-ear e retornos controlados

Com os seus 12 mixes estéreo configuráveis, a SQ é especialmente eficaz em monitoração de palco e monitorização intra-auricular. Cada mix dispõe de ferramentas de equalização adaptadas (paramétrica e gráfica) para esculpir rapidamente um retorno confortável e inteligível, limitar a fadiga auditiva e estabilizar os equilíbrios durante o espetáculo.

Efeitos RackExtra, plugins DEEP e gravação SQ-Drive

A série SQ integra 8 motores de efeitos estéreo com retornos dedicados, incluindo a biblioteca RackExtra (reverbs, delays, modulações) para enriquecer a mixagem sem periféricos externos. Os plugins DEEP, integrados diretamente nos canais, dão acesso a tratamentos de tipo estúdio (compressores, pré-amplificadores) sem latência nem complexidade de configuração.

Na captura e produção, o SQ-Drive permite a gravação multipista direta em suporte USB, prático para arquivar um concerto, fazer um soundcheck virtual ou preparar uma mixagem posterior. A mesa pode também funcionar como uma interface de áudio USB 32 x 32 em 96 kHz, compatível com ASIO e Core Audio, para gravação, reprodução e workflows de produção modernos.

Especificações técnicas

Tipo	AE_consolemix_type002	Compatível com ME Personal Mixer	Sim
Gravação/reprodução multipista USB	AE_consolemix_enreglecturemultipisteusb001	Frequência de amostragem	AE_consolemix_freqechantillon002
Gravação / reprodução estéreo USB	Sim	Plugins	AE_consolemix_plugins001
Número de teclas atribuíveis	8.0000	Instalável em rack	AE_consolemix_rackable001
Número de canais misturáveis	AE_consolemix_nbvoiesmixables006	Tamanho do ecrã	7 "
Número de ecrãs táteis	1.0000	Saídas de áudio/vídeo	USB
Número de controlos rotativos atribuíveis	4.0000	Entradas micro/linha	XLR
Número de ranhuras de expansão	1.0000	Saídas de linha	12 XLR, Estéreo - Jacks 6,35mm - Sinal dry
Apresentação do nome da slice	Sim	Saída de auscultadores	Sim
Aplicação para técnico de som em tablet	AE_consolemix_applitablette001, AE_consolemix_applitablette002	Entradas de áudio/vídeo	USB, VID_entree3728
Aplicação para músicos em smartphone	AE_consolemix_applismartphone001, AE_consolemix_applismartphone002	Peso	5.8 kg

Processador	FPGA XCVI 96 kHz	Porta SLink	128 x 128 para extensões e ligação com dLive
Latência	inferior a 0,7 ms	Porta I/O	64 x 64 para placas Dante, Waves ou MADI
Canais de processamento de entrada	48	Interface de áudio USB	32 x 32 a 96 kHz (ASIO/Core Audio)
Buses de saída	36 (incluindo 12 mixes estéreo configuráveis)	SQ-Drive	gravação multipista direta em USB (16 x 16 a 96 kHz / 32 x 32 a 48 kHz)
Efeitos integrados	8 motores de efeitos estéreo com RackExtra FX	Ecrã tátil	7 polegadas de alta resolução
Entradas micro/línea XLR	17	Rotativos atribuíveis	4
Entradas linha	4 x Jack 6.35mm (TRS)	Botões de utilizador	8
Entrada estéreo mini-jack	1	Bargraphes LED	cromáticos em cada canal
Saídas XLR	12	Formato	mesa digital compacta

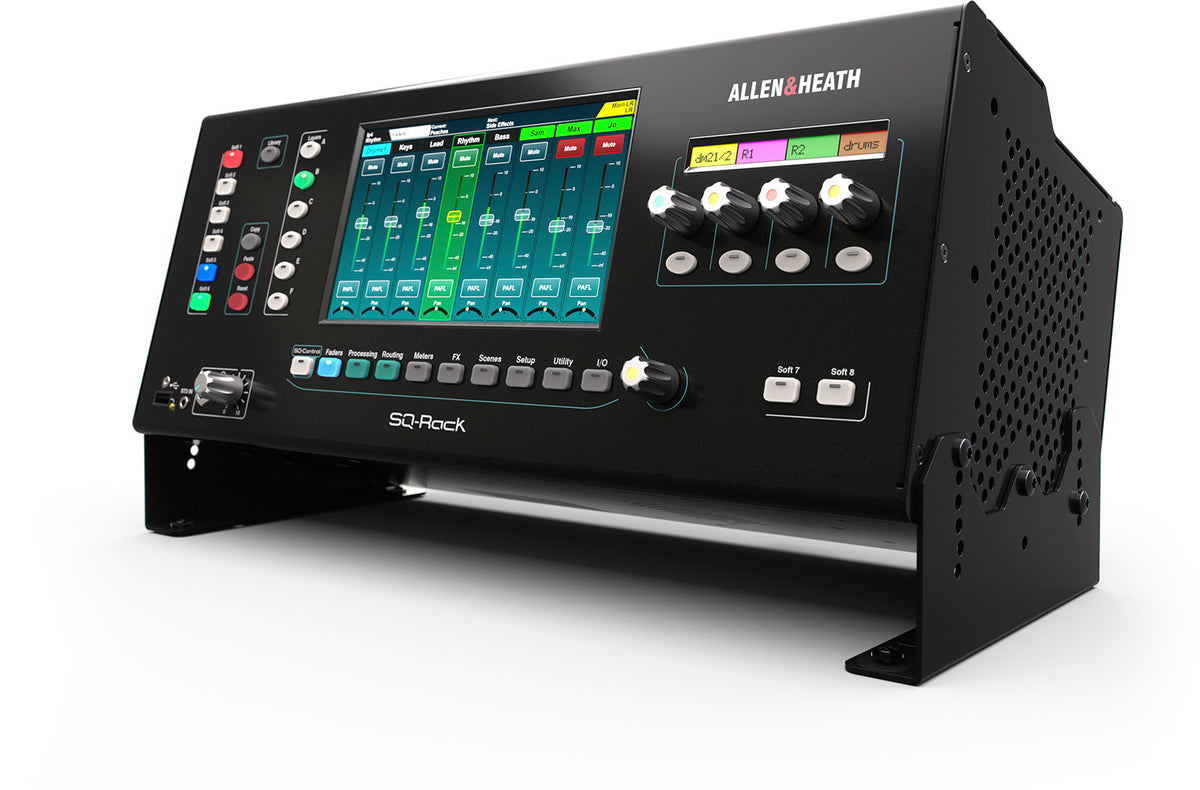

Saídas	2 x Jack 6.35mm (TRS)	Rackável	sim, suportes multiposição incluídos
Saída digital	1 estéreo AES3	Dimensões	formato compacto adaptado ao transporte
Saída para auscultadores	estéreo
